38. 视觉建图与导航的运行过程¶
本章按实际流程中数据经过的先后，描述这台 R680 如何只靠车头的深度相机在场地里建立地图，再在地图上定位并导航到目标点。
过程概要¶
深度相机先拍下左右红外图像，由两幅图像的视差算出深度图像。随后，左红外图像和深度图像被合成一条消息，供视觉里程计使用（第 1 节）。
视觉里程计根据这条消息估计车相对出发处的运动。底盘另外给出轮速和陀螺仪角速度，三者融合后得到一条平滑的运动轨迹（第 2 节）。
图像、车身和场地各有自己的坐标系。坐标变换把它们接起来，使相机看到的点能够换算到场地坐标系中（第 3 节）。

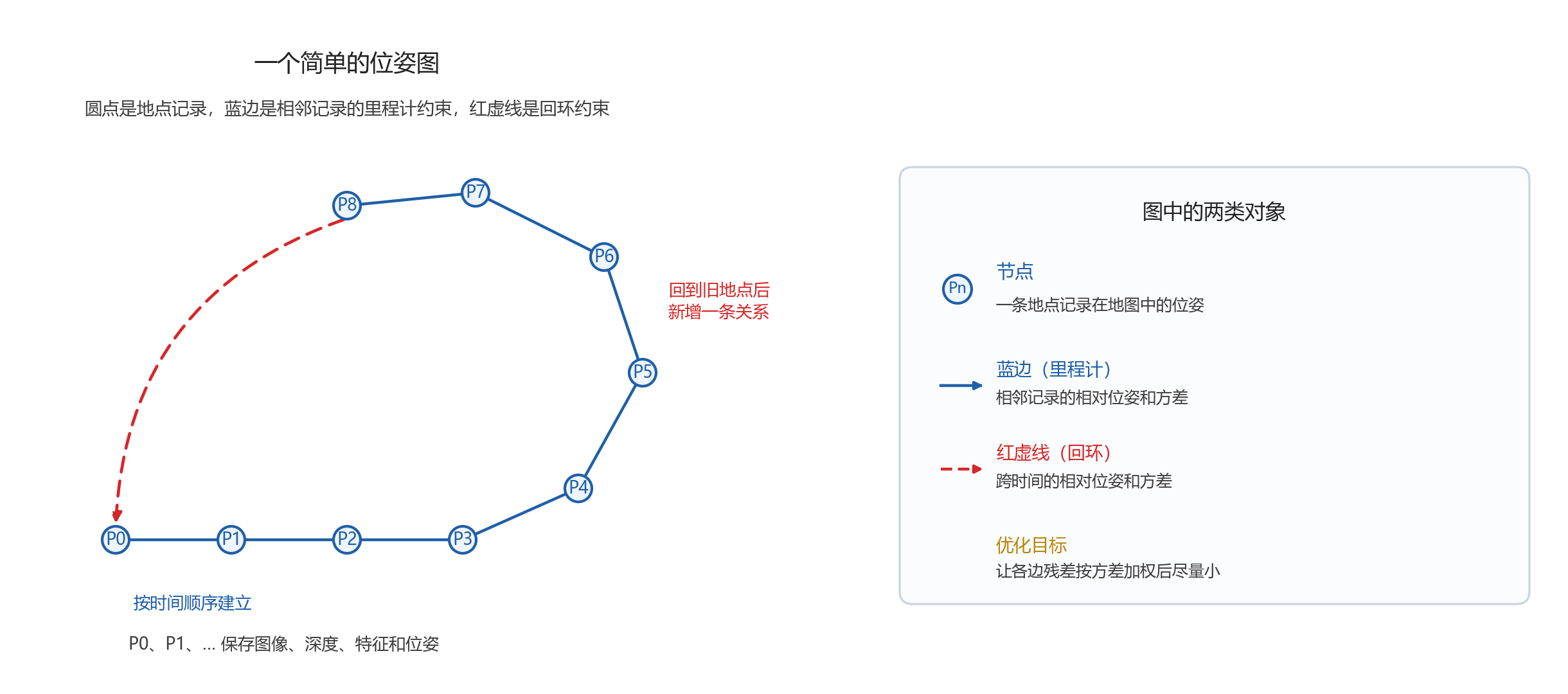

建图时，建图算法沿途保存图像、特征和车的位置，形成建图记录。本章把这种记录称为地点记录，再利用记录中的深度图像生成导航所需的占用栅格，即记录地面区域可通行状态的二维地图（第 4 节）。

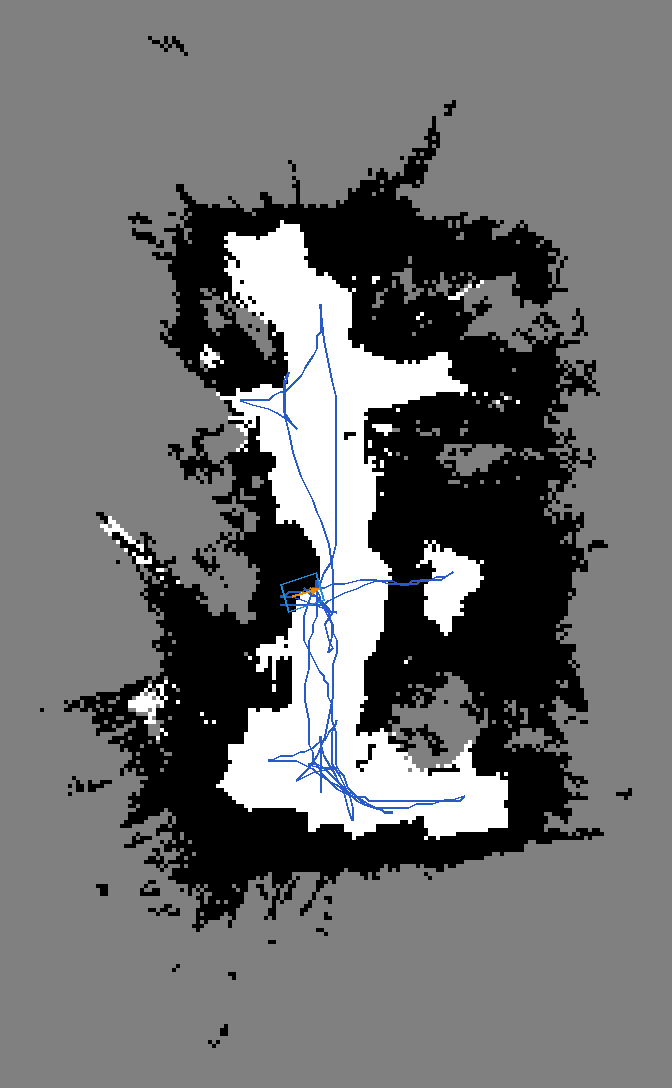

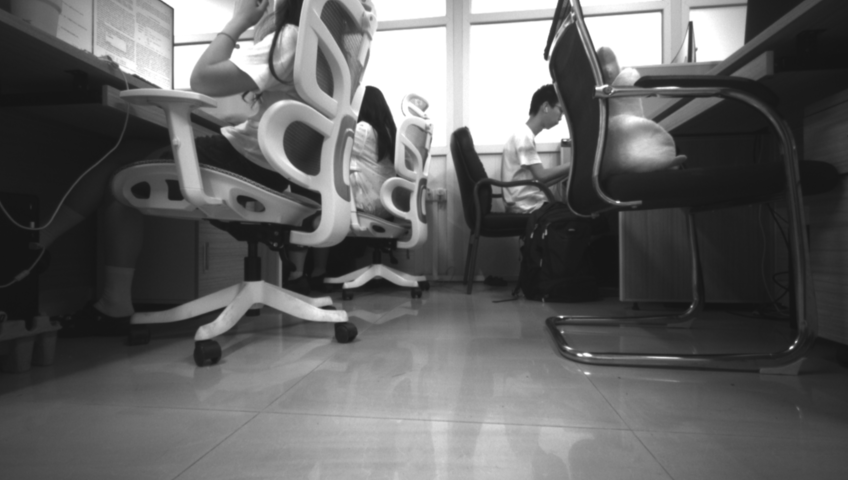

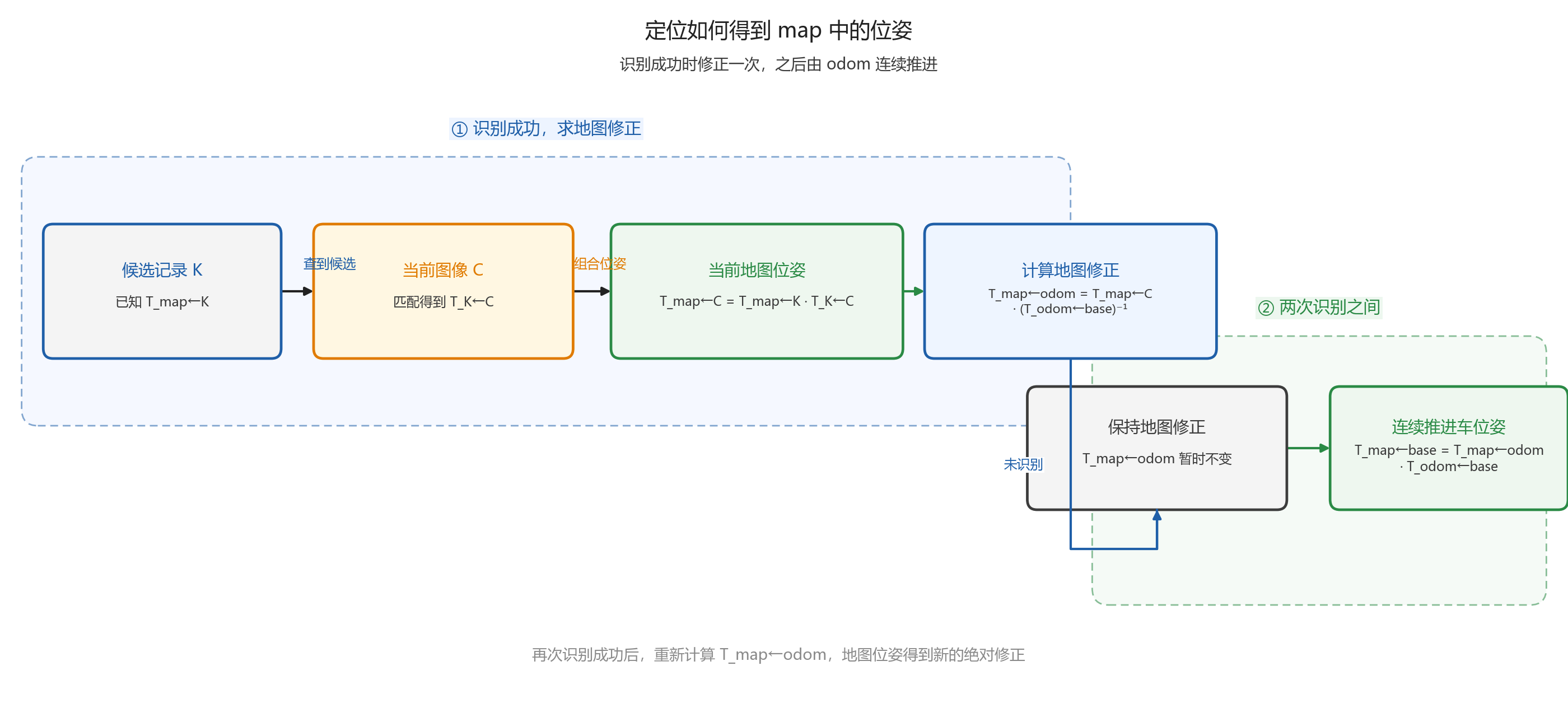

建图结束后，建图算法将当前红外图像与已有地图比较，确定车的位置和朝向（第 5 节）。

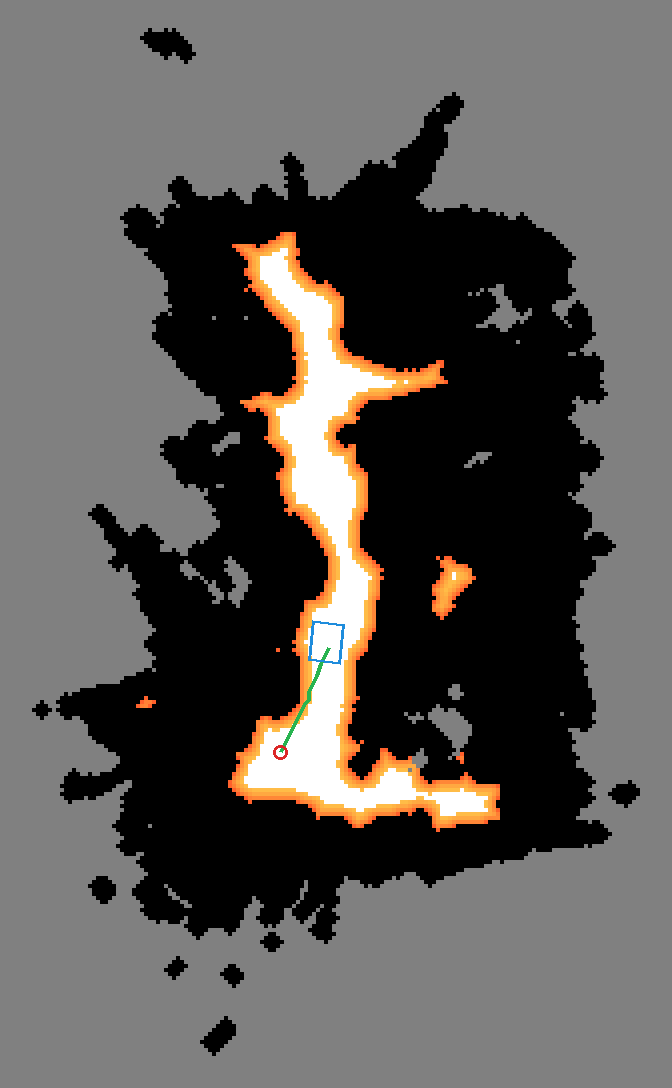

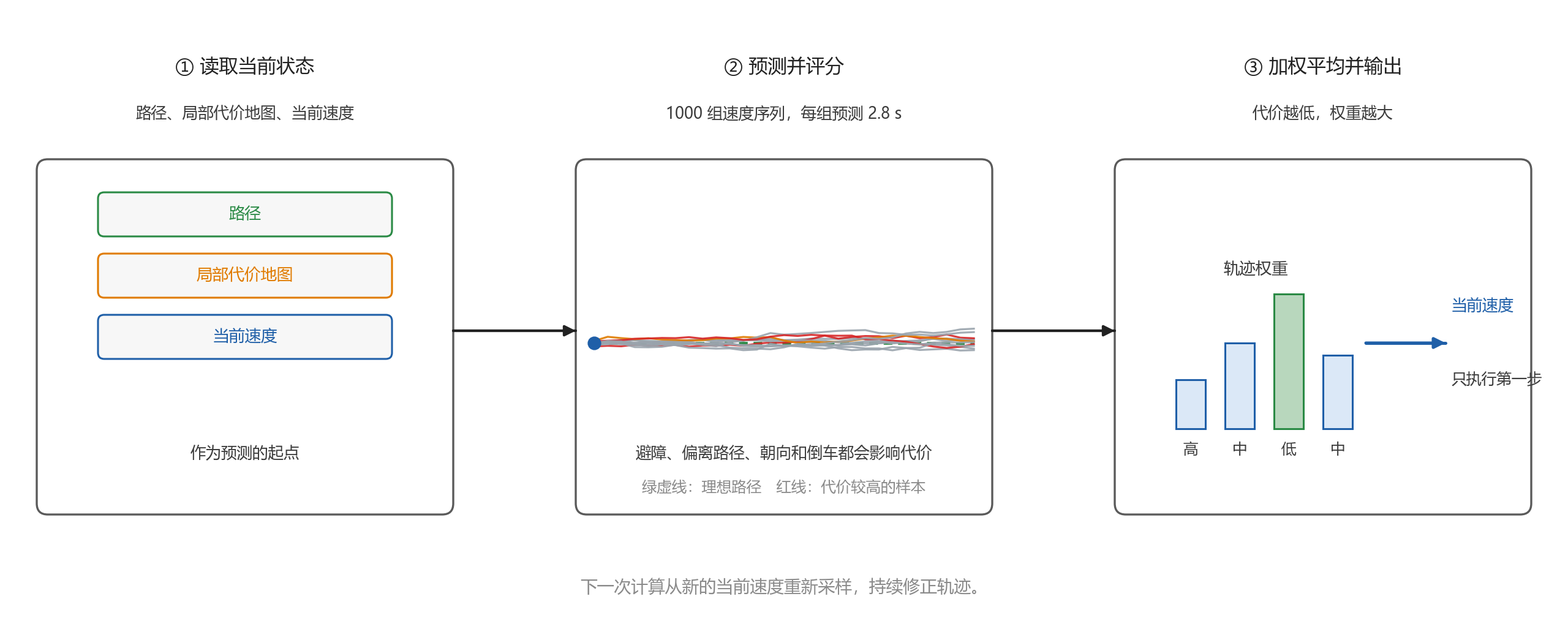

导航框架根据地图规划到目标点的路径（第 6 节），再沿路径计算速度并交给底盘执行（第 7 节）。
本章代码：视觉建图与导航功能包
1. 采集红外图像和深度图像¶
RealSense 驱动由左右红外图像算出深度图像，并让红外投射器逐帧交替开关。配对节点辨认每一帧的投射器状态，取无散斑的红外图像和相邻一帧的深度图像。建图算法的同步节点再把它们合成一条消息。本节依次说明深度图像从何而来、为什么要交替开关投射器，以及两幅图像怎样合成消息。
1.1 由左右红外图像得到深度图像¶
RealSense 驱动在相机内比较左右两幅红外图像，由同一个物体在两幅图像上的位置之差算出距离，得到深度图像。
1.1.1 双目测距的输入与原理¶

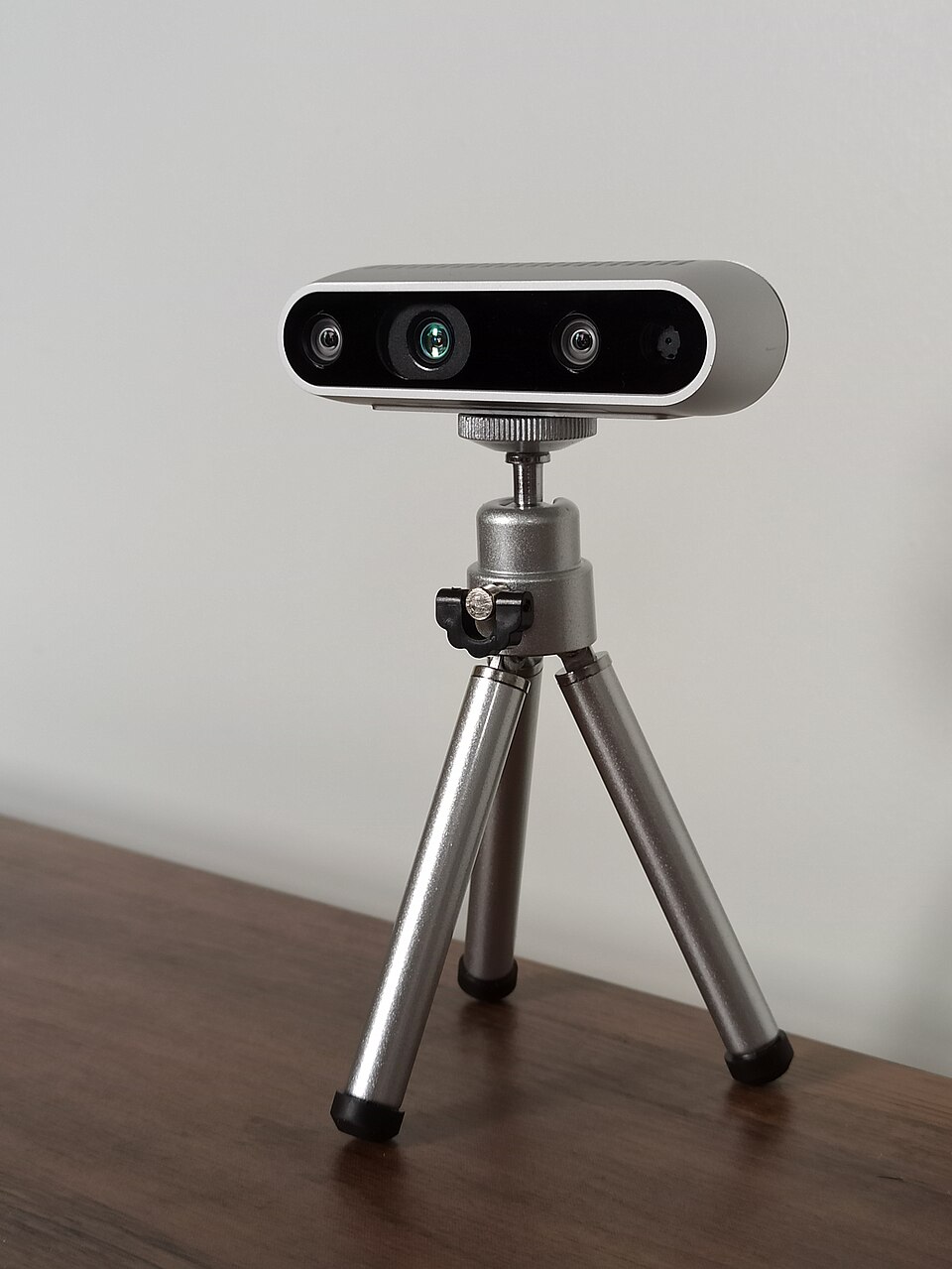

本机深度相机型号为 D435C，机身正面从左到右是左红外镜头、彩色镜头、右红外镜头和红外投射器。投射器是一个红外光源，它把许多细小的红外光点投到车前方的物体上，左右红外镜头都能拍到这些光点。

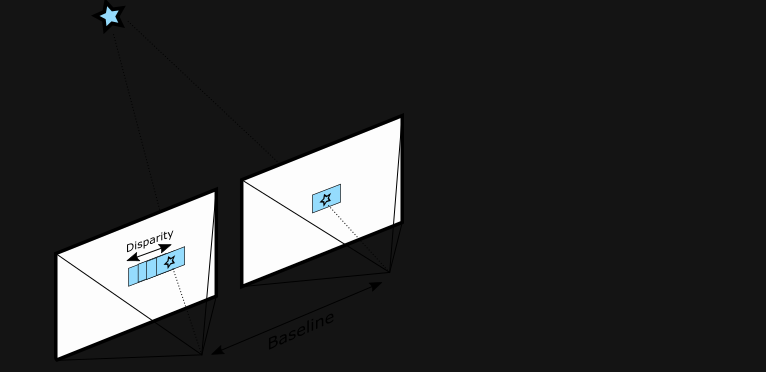

深度图像由左右红外图像拍到的同一个物体计算得到。两个镜头左右分开，同一个物体在两幅图像上的水平位置因此不同。

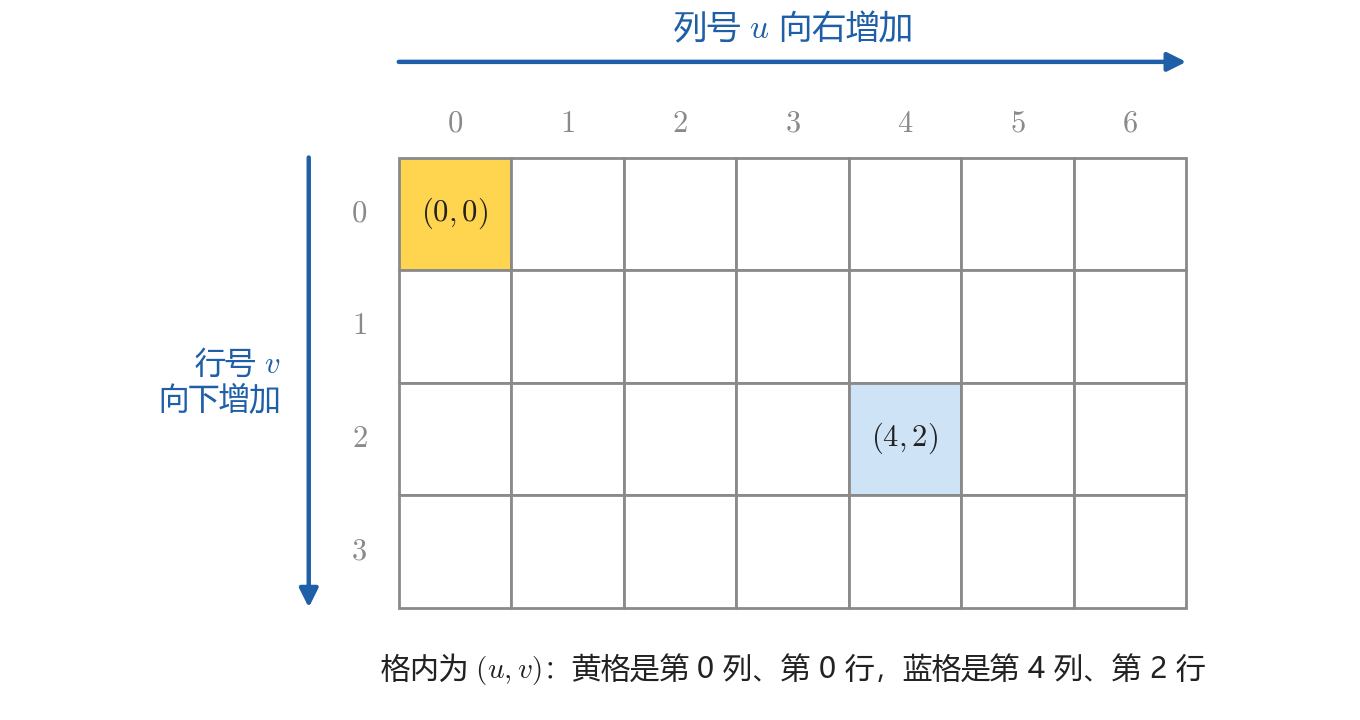

一幅图像由按行、列排列的像素组成。水平方向从左向右数，像素的序号称为列号 \(u\)。竖直方向从上向下数，序号称为行号 \(v\)。左上角的像素是第 0 列、第 0 行。
要找出同一处在左右图像中的位置，驱动先在左红外图像的某一行选定一个像素，以它和周围像素组成窗口。然后在右红外图像的同一行取同样大小的窗口，比较两个窗口对应像素的亮度，并将亮度差的绝对值相加。右图窗口从左图像素所在的列开始，每次向左移动 1 列。总差值最小时，就认为两个窗口拍到了同一处。此时，左图列号减去右图列号得到的值称为视差（Disparity），记为 \(d\)，单位是像素。两个镜头中心之间的距离称为基线（Baseline），记为 \(B\)。下图中的五角星是同一个物体，左右两个平面是它在两个镜头上的成像。
视差与距离成反比。物体越近，两条视线的夹角越大，同一个物体在两幅图像上隔得越开，视差越大。物体很远时，两条视线几乎平行，视差接近 0。

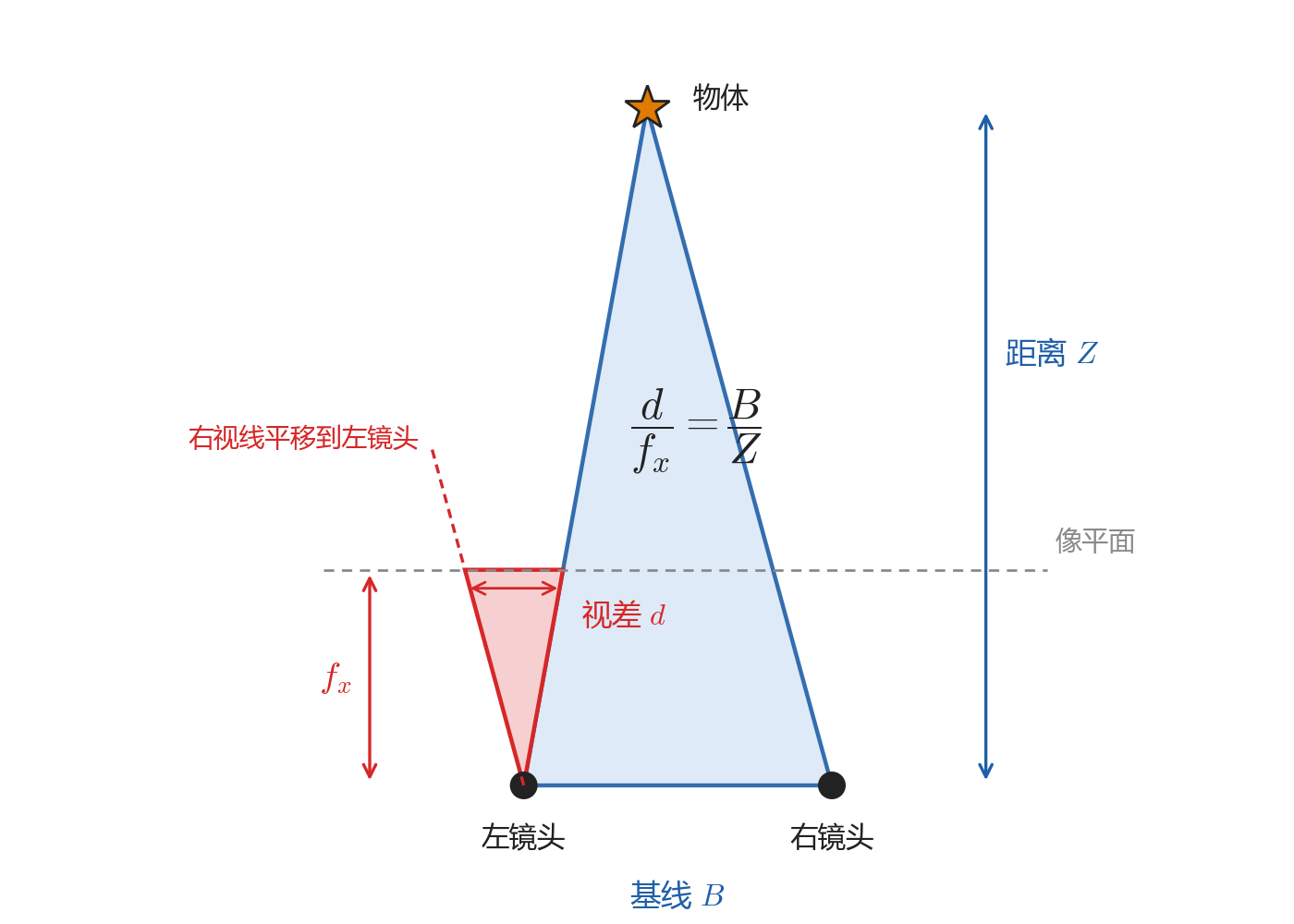

相机正前方成像的平面称为像平面，它到光学中心的距离是焦距，以像素为单位记为 \(f_x\)。把右镜头的视线平移到左镜头，就与左视线在像平面上截出一段，长度正是视差 \(d\)。下图中红色小三角形的底是 \(d\)、高是 \(f_x\)，蓝色大三角形的底是基线 \(B\)、高是物体到光学中心的距离 \(Z\)。平移后的右视线与原来的右视线平行，两个三角形因此相似：
本机红外的 \(f_x = 421.374\)，基线 \(B = 0.050\,\mathrm{m}\)。某处的视差为 \(20\) 个像素时，\(Z = 421.374 \times 0.050 / 20 \approx 1.05\,\mathrm{m}\)。视差为 \(7\) 个像素时，\(Z \approx 3.0\,\mathrm{m}\)。驱动把算出的距离乘以 1000，以毫米为单位的整数写入深度图像。
1.1.2 深度图像的生成与发布¶
算出距离 \(Z\) 后，驱动把它写入深度图像中与左红外图像相同的像素位置 \((u, v)\)。右红外图像只用于计算视差，距离仍按左红外图像的像素排列。因此，深度图像与左红外图像共用左红外镜头的光学中心。计算时，所有视线都看成从这一点出发。这个点称为光学中心（Optical Center）。
两个镜头之间的平移和转动称为外参（Extrinsic Parameters）。平移是三个数 \((t_x, t_y, t_z)\)，单位 m，转动是一个 \(3 \times 3\) 矩阵。深度图像与左红外共用光学中心和像素位置，所以两者之间既没有平移，也没有转动：
主对角线为 1、其余为 0 的矩阵称为单位矩阵，它表示不转动。左红外镜头到右红外镜头的转动同样是单位矩阵，平移只在基线方向上有 \(t_x = 0.050\,\mathrm{m}\)，即右红外镜头在左红外镜头右侧 50 mm。
深度图像已经按左红外图像的像素排好距离，驱动因此只打开左红外图像和深度图像两路，把它们作为两幅图像发布出去。每一路还配有一条相机信息，存放对应镜头出厂时测好的固定参数，其中就有上面用到的焦距。
# /camera/infra1/image_rect_raw 类型 sensor_msgs/msg/Image，左红外图像，每帧一条
header:
stamp: ... # 拍摄时刻
frame_id: camera_infra1_optical_frame # 图像所在的坐标系：左红外镜头的光学中心
height: 480 # 行数
width: 848 # 列数
encoding: "mono8" # 每个像素 1 字节，表示亮度
step: 848 # 每行占的字节数
data: [ ... ] # 848 × 480 个亮度值，按行排开
# /camera/depth/image_rect_raw 类型 sensor_msgs/msg/Image，深度图像
encoding: "16UC1" # 每个像素 2 字节，距离，单位 mm，0 表示没有有效距离
step: 1696 # 848 列 × 2 字节
# /camera/infra1/camera_info、/camera/depth/camera_info 类型 sensor_msgs/msg/CameraInfo
# 与对应的图像配套，存放焦距等固定参数，2.1 用到

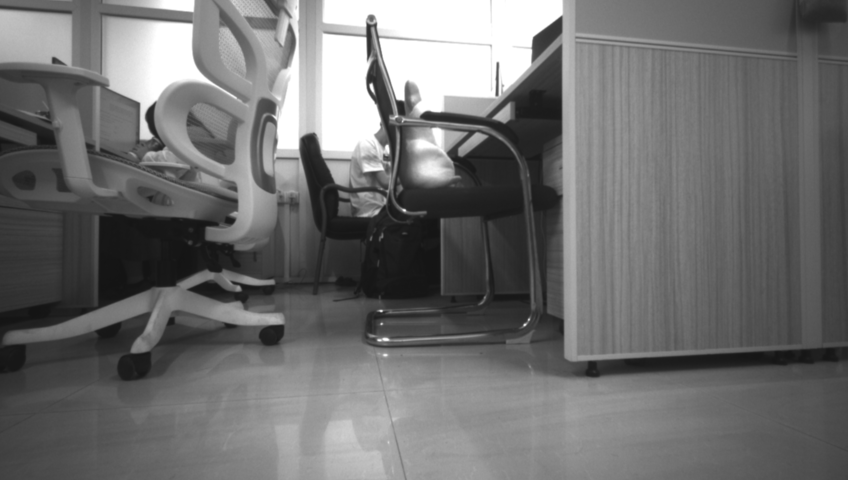

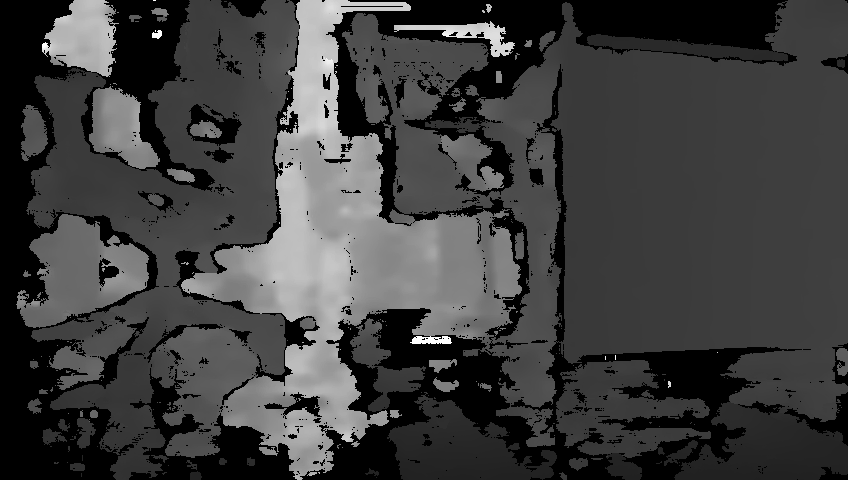

下图是同一时刻的左红外图像和深度图像。左红外图像的灰度就是亮度。深度图像的像素位置与左红外图像相同，近处亮灰、远处暗灰，黑色表示没有有效距离。
1.2 投射器交替与配对¶
驱动发出的左红外图像中，相邻两帧并不一样。RealSense 驱动让投射器一帧打开、一帧关闭，本项目的配对节点再判断每一帧属于哪一种，并据此决定取哪一帧左红外图像、哪一帧深度图像。
相机需要完成两件事：比较左右红外图像以计算距离，以及比较前后左红外图像以寻找同一个点。这两件事对投射器的要求相反。
左右比较依据的是亮度图案。白墙和地面上亮度几乎处处相同，同一行上比较不出哪里是同一处。投射器打开后，场景上多出许多细小的亮点，称为散斑（Speckle），左右红外图像上就有了可以比较的图案，墙面和地面也能算出距离。
前后图像寻找同一个点依据的是场景本身的亮度。投射器装在相机上，与相机一起移动，散斑落在场景上的位置随车一起变化，而不是固定在墙上。落在散斑上的特征点在前后图像中几乎停在同一个像素，视觉里程计会误以为车没有动，后续的旧地点识别也可能把两处不同的地方当成同一处。因此，用于前后图像匹配的左红外图像必须在投射器关闭时拍摄。

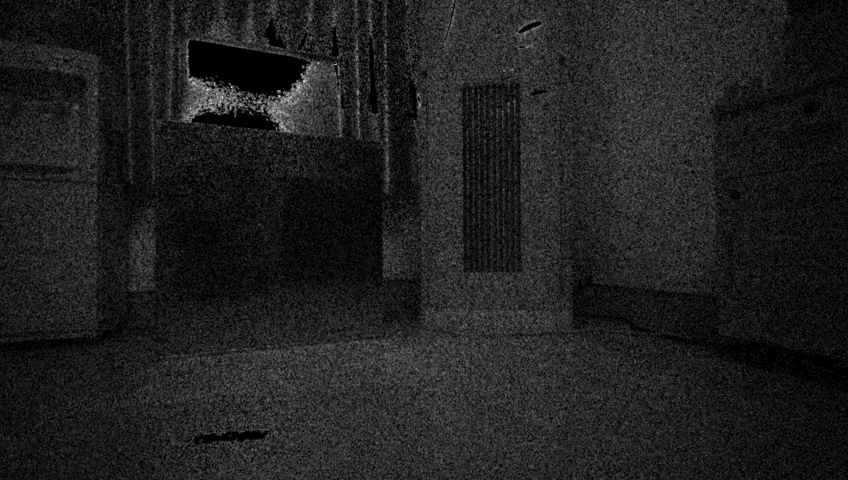

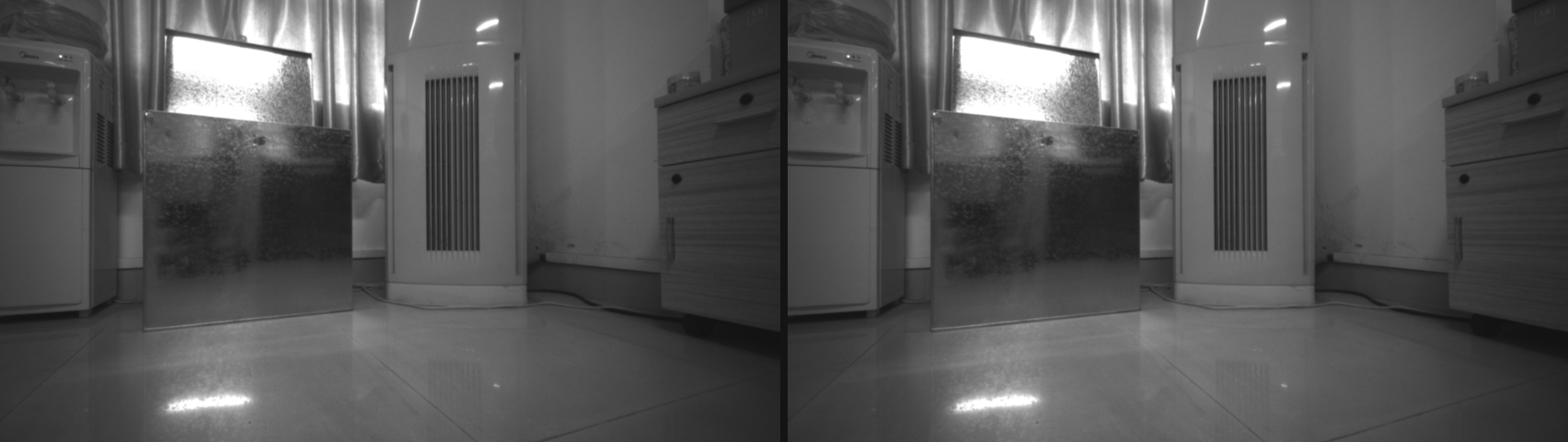

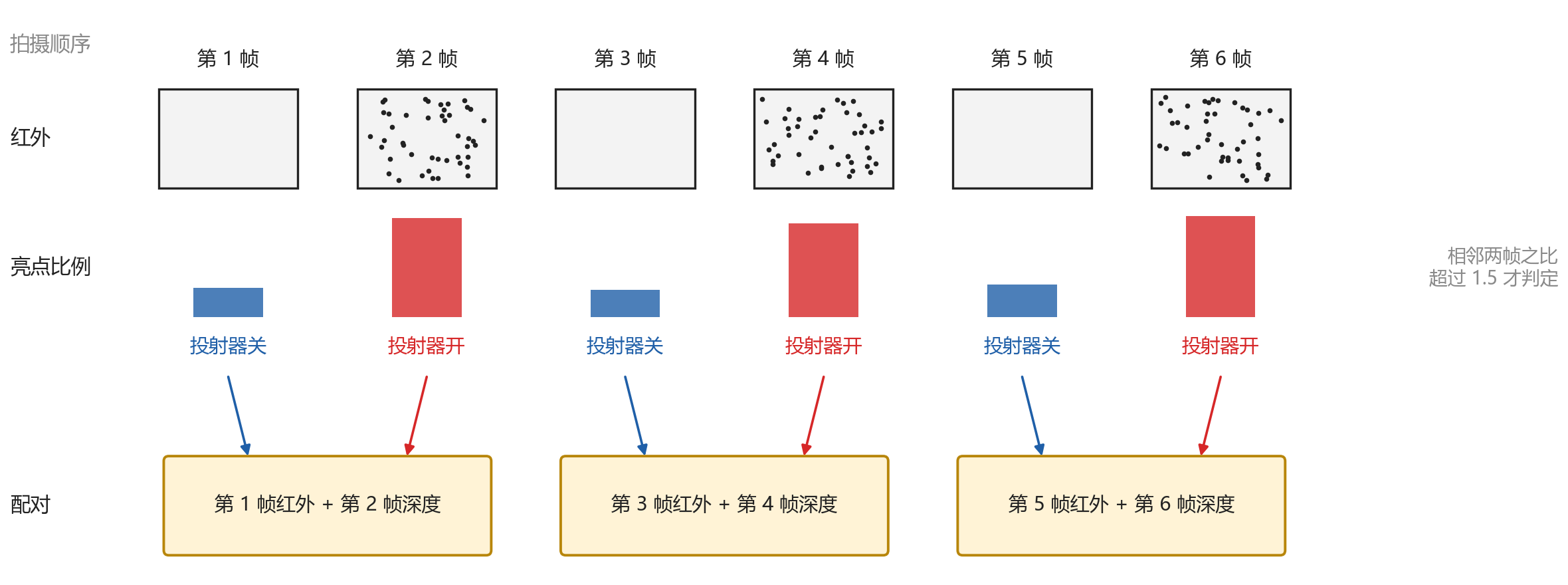

一帧不能同时打开和关闭，驱动于是逐帧交替。投射器打开的那一帧用来计算深度，关闭的那一帧用来找特征点。下图是相邻两帧左红外图像。左边投射器关闭，柜门、墙和地面是成片的灰度。右边投射器打开，同样的位置布满细碎的亮点。
本项目的配对节点 vision_emitter_pair 要先知道每一帧投射器是打开还是关闭。这台 D435C 随图像发出的元数据里没有投射器状态，配对节点因此直接从图像判断。
配对节点利用散斑形成的孤立亮点判断投射器状态。它逐个检查左红外图像的像素：若某个像素比上下左右四个相邻像素的平均亮度高出 25 个灰度级以上，就记为一个亮点。亮点占全部像素的比例称为亮点比例。投射器打开时，散斑遍布图像，这个比例是相邻关闭帧的好几倍。
配对节点把每一帧与前后相邻的图像帧比较，两帧拍摄时刻相差不超过 \(0.05\,\mathrm{s}\) 才算相邻。一帧的亮点比例达到相邻帧的 1.5 倍以上时，这一帧判为打开，相邻帧判为关闭。深度图像的有效像素比例作为第二个依据：投射器打开时有效距离更多，两帧相差超过 8% 时也参与判断。两个依据得出相反的结论，或者差别都不够大，这两帧就不作判断，也不参与配对。下图画出这一过程：亮点比例一高一低交替，每一帧无散斑的左红外图像与紧挨着它、投射器打开的一帧深度图像配成一对。
配对节点每秒发布一次状态，写出这一秒收到的左红外图像帧数、配成的对数，以及投射器打开和关闭两类图像帧的亮点比例中位数。正常时配成的对数约为左红外图像帧数的一半，打开帧的亮点比例约为关闭帧的数倍。
# /vision/emitter_pair/status 类型 std_msgs/msg/String，每秒一条，内容为 JSON
data: '{"source": "image", # 开关状态的来源：image 表示由图像判断
"ir_frames": 30, # 这一秒收到的左红外图像帧数
"paired": 15, # 这一秒配成的对数
"dots_off_median": ..., # 配对所用左红外图像（投射器关闭）的亮点比例中位数
"dots_on_median": ...}' # 配对所用深度图像（投射器打开）的亮点比例中位数
1.3 合成一条消息¶
配对节点判定投射器状态之后，取最新一帧投射器关闭的左红外图像，再在 \(0.12\,\mathrm{s}\) 内找投射器打开、离它最近的一帧深度图像。两帧是相邻的两次拍摄，拍摄时刻相差约 \(0.033\,\mathrm{s}\)，时间戳也不同。
视觉里程计需要从同一个像素读到亮度和距离，同步节点则按时间戳寻找成对的图像。配对节点因此保留深度图像的距离和像素位置，只把它的时间戳改成配对左红外图像帧的时间戳。两幅图像随后分别发布到 /vision/paired/infra1/image_rect_raw 和 /vision/paired/depth/image_rect_raw。每次发出的时间戳都比上一次晚，同一帧左红外图像不会发两次。
RTAB-Map 的同步节点订阅这两路图像，把时间戳相同的一对写进同一条消息。同时带有一幅图像和一幅深度图像的消息称为 RGB-D（RGB-Depth）。RGB 原指红、绿、蓝三个颜色通道，本消息中的图像是投射器关闭时拍下的左红外图像。
# /rtabmap/rgbd_image 类型 rtabmap_msgs/msg/RGBDImage，每配成一对发布一条
header:
stamp: ... # 这一帧左红外图像的拍摄时刻
frame_id: camera_infra1_optical_frame # 与红外相同
rgb: # 投射器关闭时的左红外图像，亮度
encoding: "mono8"
width: 848
height: 480
depth: # 投射器打开时的深度图像，距离，单位 mm
encoding: "16UC1"
width: 848
height: 480
frame_id: camera_depth_optical_frame
rgb_camera_info: { ... } # 左红外图像的相机信息
depth_camera_info: { ... } # 深度图像的相机信息
2. 估计相对出发的运动¶
第 1 节合成的 RGB-D 消息，让视觉里程计能从同一个像素读到亮度和距离。要用它估计车的运动，先要把像素换成相机光学坐标系中的坐标，再确定相机相对车身的位置。视觉里程计由此估计运动，随后与底盘给出的轮速、陀螺仪角速度融合。建图和定位都依赖融合后的运动。
2.1 由像素和距离得到坐标¶
深度图像给出的距离，只说明一个点在相机前方多远。这个点向左或向右、向上或向下偏了多少，还要结合它的像素位置计算。视觉里程计需要比较同一个点在前后帧中的三维坐标，因此先要完成这一步换算。

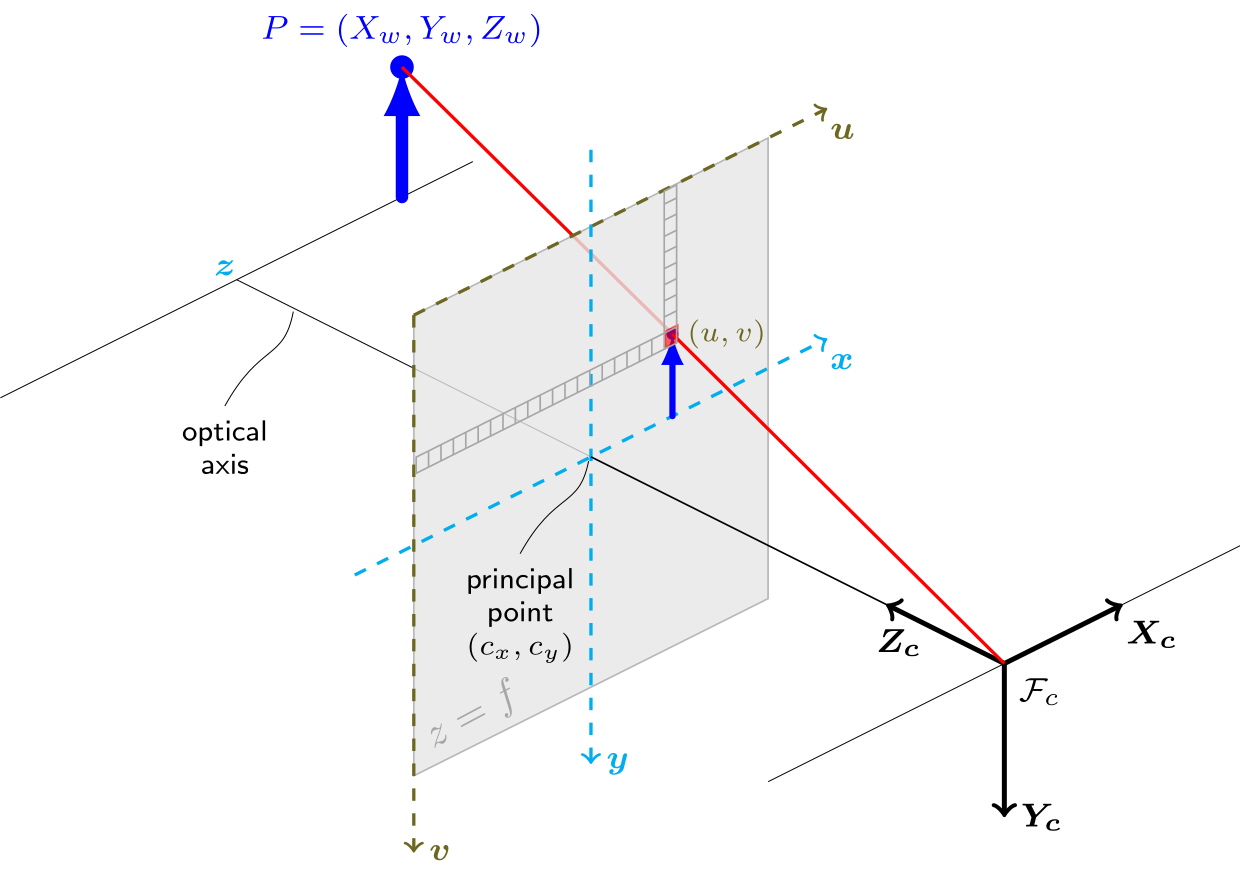

以光学中心为原点的坐标系 \(\mathcal{F}_c\) 称为光学坐标系（Optical Frame）。光学坐标系的 \(X_c\) 轴向右，与列号增加的方向相同。\(Y_c\) 轴向下，与行号增加的方向相同。\(Z_c\) 轴沿相机正前方，深度图像里的距离就是一个点的 \(Z_c\)。相机正前方那条线打在图像上的像素称为主点（Principal Point），记为 \((c_x, c_y)\)。下图中红线从空间中的点穿过像素 \((u, v)\)，回到光学中心。
来源：OpenCV, Camera Calibration and 3D Reconstruction。
要把像素位置和深度值换成光学坐标系中的坐标，还需要相机自身的一组固定参数，称为内参（Intrinsic Parameters）。测出内参的过程称为标定（Calibration），本机出厂时已经完成。内参写在相机信息的字段 k 中，排成一个 \(3 \times 3\) 矩阵：
\(f_x\)、\(f_y\) 是以像素为单位的焦距，与 1.1 视差公式里的焦距是同一个量。本机红外 \(f_x = f_y = 421.374\)，主点 \((c_x, c_y) = (420.745,\ 239.283)\)。

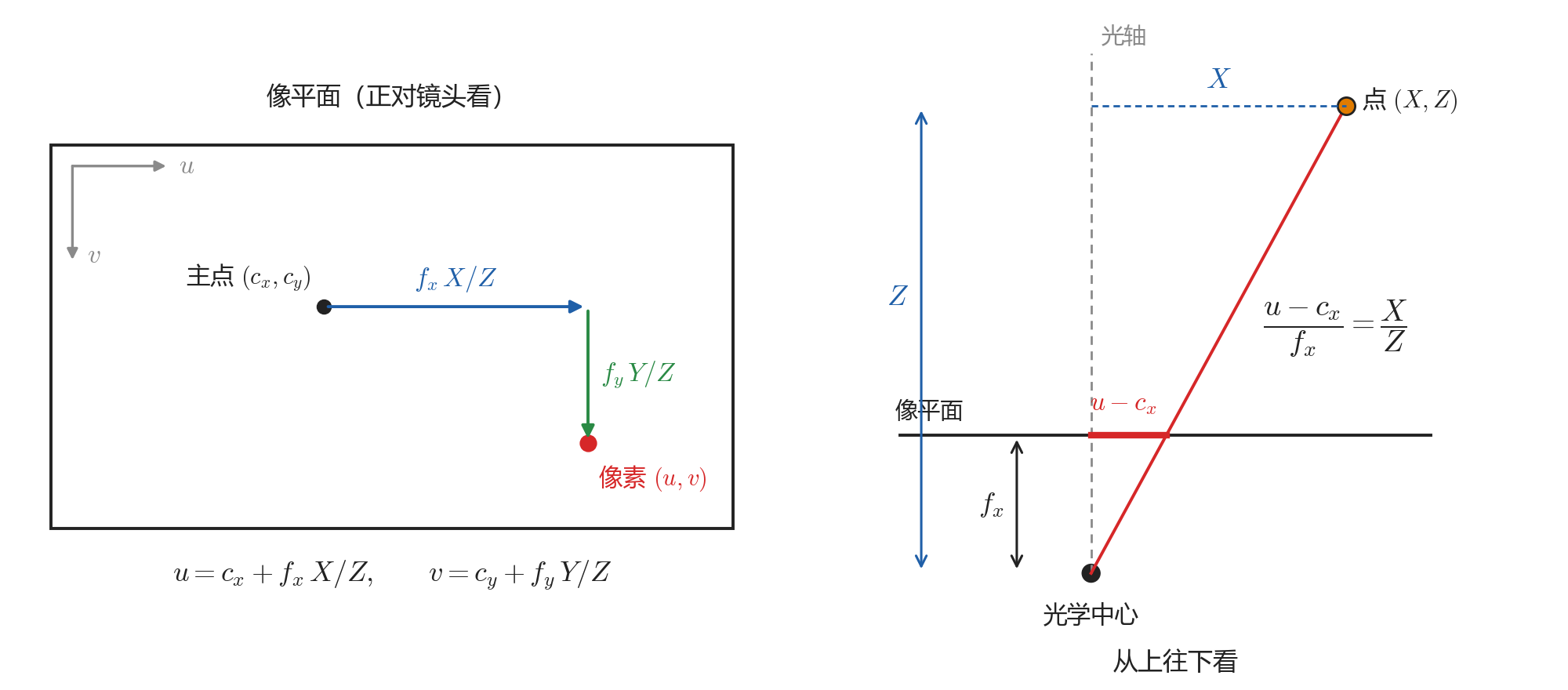

从上往下看，光学中心、空间中的点和它在像平面上的像构成两个相似三角形。大三角形的两条直角边是 \(X\) 和 \(Z\)，小三角形的两条直角边是像素偏离主点的距离 \(u - c_x\) 和焦距 \(f_x\)，因此 \((u - c_x)/f_x = X/Z\)。竖直方向同理，于是
反过来，已知像素 \((u, v)\) 和深度图像里的距离 \(Z\)，就能算出这个点在光学坐标系里的坐标：
例如第 631 列、第 276 行的像素，深度图像给出距离 \(1.5\,\mathrm{m}\)，则 \(X = (631 - 420.745) \times 1.5 / 421.374 \approx 0.75\,\mathrm{m}\)，\(Y = (276 - 239.283) \times 1.5 / 421.374 \approx 0.13\,\mathrm{m}\)。算出的点在相机右方 0.75 m、下方 0.13 m、前方 1.5 m。
2.2 相机相对车身的位置和朝向¶
2.1 算出的坐标以光学中心为原点，说明点相对相机在哪里。要知道它相对车身在哪里，还需要相机在车上的位置和朝向。从一个坐标系到另一个坐标系所需的平移和转动称为变换（Transform）。
车身坐标系 base_footprint 设在车身竖直投影到地面的位置，原点在左右方向的正中，\(x\) 轴向前，\(y\) 轴向左，\(z\) 轴向上。RealSense 驱动把相机的根坐标系命名为 camera_link，原点就在左红外的光学中心，坐标轴方向与车身相同。base_footprint 到 camera_link 的变换为
左红外的光学中心因此在车身原点前方 0.187 m、左方 0.0175 m、地面以上 0.132 m，相机朝向与车头相同。
camera_link 与光学坐标系原点相同，坐标轴方向不同。车身方向是 \(x\) 向前、\(y\) 向左、\(z\) 向上，光学坐标系是 \(Z_c\) 向前、\(X_c\) 向右、\(Y_c\) 向下。RealSense 驱动发布这一段固定的转动，把光学坐标系里的 \((X_c, Y_c, Z_c)\) 换成车身方向上的 \((Z_c,\ -X_c,\ -Y_c)\)。2.1 例子里的点在车身方向上就是前方 1.5 m、右方 0.75 m、下方 0.13 m。再加上相机的安装位置，它相对车身原点在前方 1.687m、右方 0.7325m，离地约 0.00m，正是车前方地面上的一个点。
2.3 视觉里程计¶
有了像素对应的三维坐标（2.1）和相机相对车身的位置（2.2），就可以比较当前帧与此前参考帧中同一批点的位置变化。连续跟踪时，参考帧通常是时间上相近的上一帧，因此前面也把它概括为比较相邻两帧。RTAB-Map 的视觉里程计节点订阅 RGB-D 消息，由这些变化推算相机的转动和平移，再逐帧累加成车相对出发处的运动。这个由图像估计运动的过程称为视觉里程计（Visual Odometry, VO）。它处理一帧分四步：挑出特征点、描述并匹配特征点、求解位姿、发布位姿。
2.3.1 特征点提取¶
视觉里程计先在当前帧的左红外图像上挑出下一帧还能认出的像素。白墙和地面上相邻像素的亮度几乎相同，下一帧中很难判断原来的点在哪里。与周围亮度有明显差异的像素更容易被找回，这样的像素称为特征点（Feature Point）。
判断一个像素是否适合跟踪，可以观察它周围的一小块区域。以该像素为中心取一个方形窗口 \(W\)，将窗口平移一小段 \((\Delta u, \Delta v)\)，再比较平移前后的亮度。记 \(I(u, v)\) 为第 \(u\) 列、第 \(v\) 行像素的亮度，亮度差的平方和为
\(E\) 大，说明窗口稍微移动，亮度就会明显改变，窗口中心的像素在下一帧中容易找回。\(E\) 接近 0，说明窗口移动后看起来几乎没有变化，中心像素很难找回。
为了同时检查水平方向和竖直方向的变化，在窗口内汇总水平亮度变化 \(I_u\) 和竖直亮度变化 \(I_v\)，得到矩阵
对任意单位方向 \(\mathbf{w}\)，\(\mathbf{w}^{\mathsf T}M\mathbf{w}\) 表示窗口沿这个方向移动时的亮度变化强度。矩阵 \(M\) 有两个互相垂直的特征方向，对应的特征值记为较小的 \(\lambda_1\) 和较大的 \(\lambda_2\)。\(\lambda_1\) 代表最不容易被区分的方向，因此挑选特征点时主要看它：只有 \(\lambda_1\) 也足够大，窗口向任何方向移动时才都有明显变化。

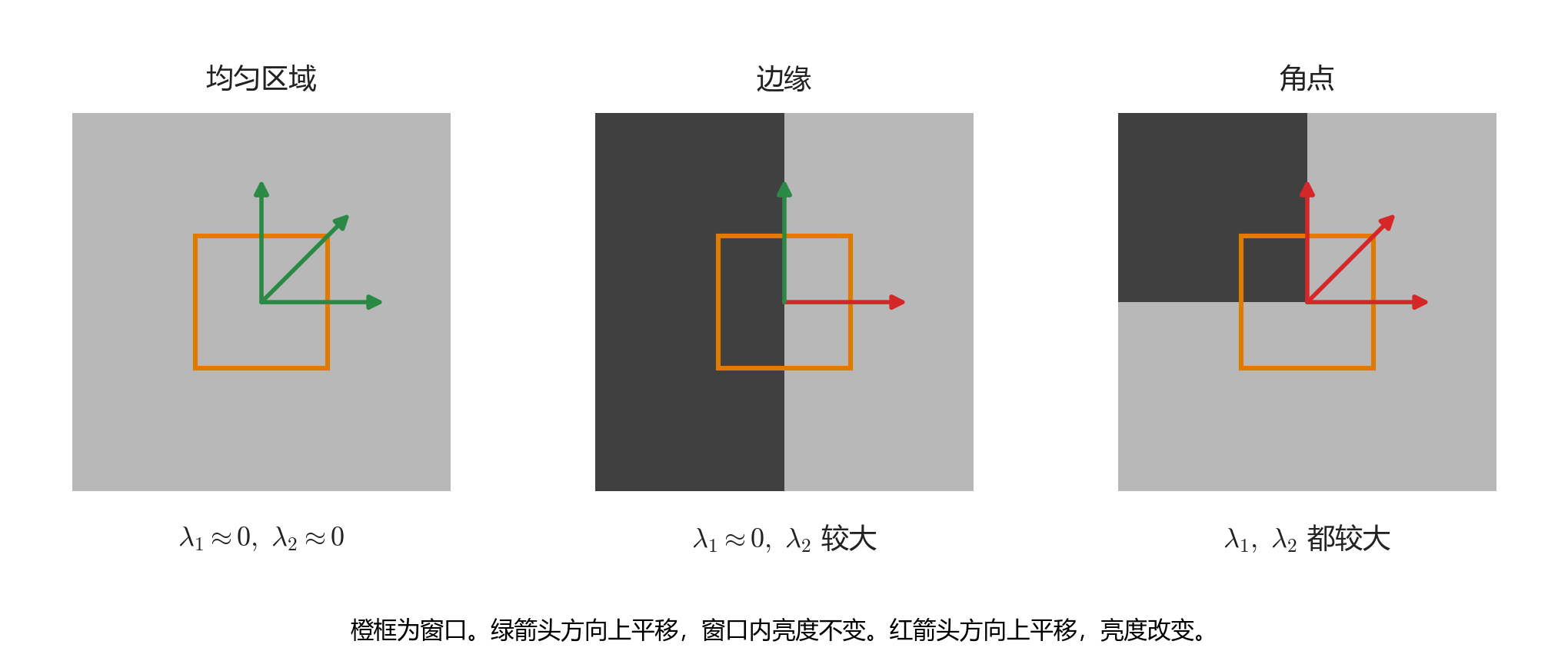

两张图分别说明这个判断和实机结果。第一张图中，均匀区域的两个特征值都接近 0，边缘只有一个特征值较大，角点的两个特征值都较大。只有角点在两个方向上都容易被认出，适合用作特征点。
视觉里程计按 \(\lambda_1\) 从大到小挑选特征点，这一判据称为适合跟踪的特征（Good Features to Track, GFTT）。实际筛选时，\(\lambda_1\) 小于整幅图像最大值千分之一的像素不选，两个特征点之间至少相隔 7 个像素，每帧最多保留 1500 个。距离不在 \(0.20\)～\(3.5\,\mathrm{m}\) 内的像素也不选。距离太近时深度图像没有有效距离，距离太远时测量误差过大。

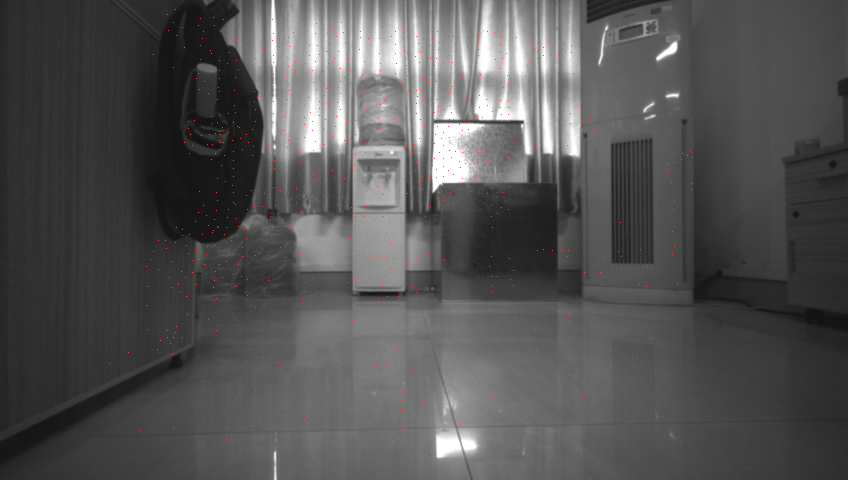

第二张图是实机一帧左红外图像的筛选结果。红点主要落在背包、饮水机和柜子的棱角上，地面和窗帘等亮度均匀的区域没有红点。
2.3.2 特征描述与匹配¶
挑出当前帧的特征点后，还要在此前的图像中找出同一个点。只记住像素位置不够，因为车移动后，同一个点会出现在图像的另一处。视觉里程计因此记录每个特征点周围的亮度关系，用来认出它。这里采用的记法称为二进制鲁棒独立基本特征（Binary Robust Independent Elementary Features, BRIEF）。下面先说明描述子怎样生成，再说明它怎样用于两幅图像之间的匹配。

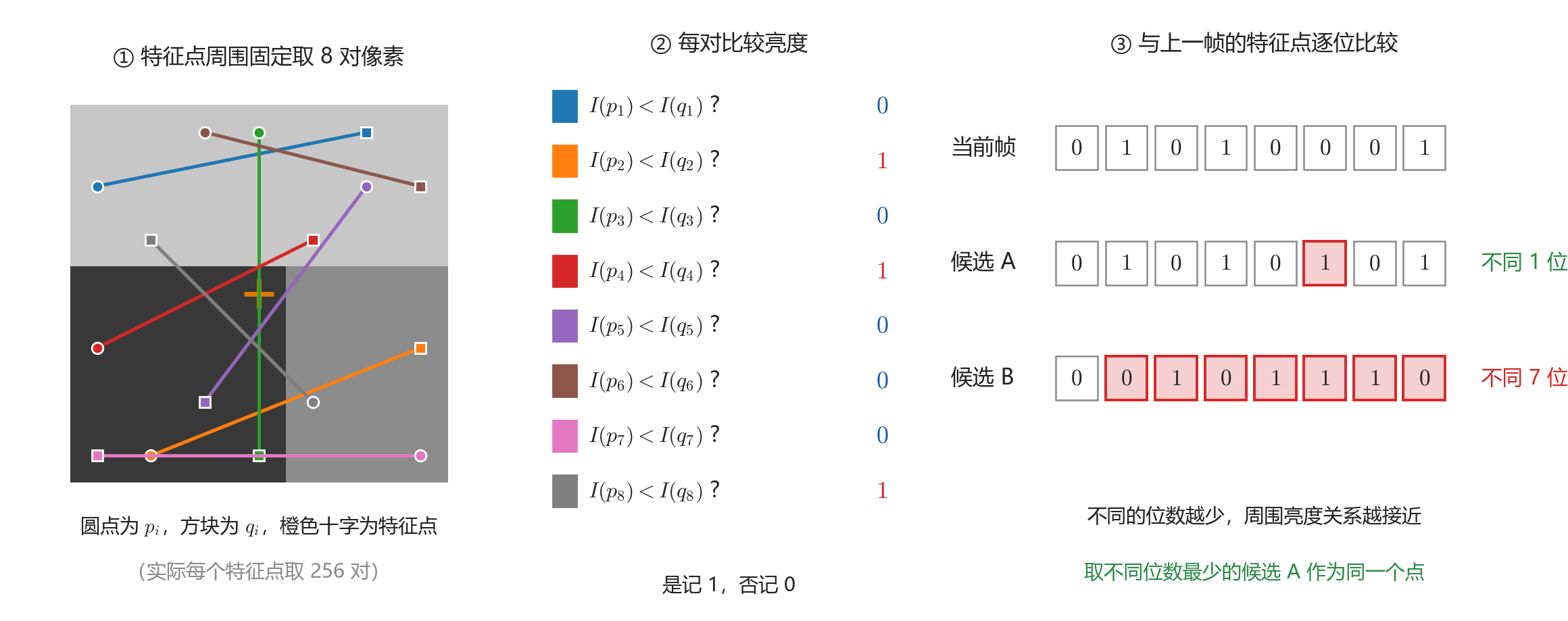

取样时，视觉里程计先把图像稍加平滑，以减小单个像素的噪声。然后以特征点为中心取一个 \(48 \times 48\) 像素的方块，按固定的位置表取 256 对像素 \((p_i, q_i)\)，\(i = 1, \dots, 256\)。所有特征点、所有帧都使用这张表，因此两个特征点的第 \(i\) 位总是取自同样的相对位置。
编码时，每一对像素比较一次亮度：\(I(p_i) < I(q_i)\) 记为 1，否则记为 0。256 对比较得到一串 256 位的 0 和 1，称为这个特征点的描述子（Descriptor）。描述子只记录两个像素谁亮谁暗，不记录亮度本身，所以整幅图像一起变亮或变暗时，描述子保持不变。
比较两个描述子时逐位对照，取值不同的位数称为汉明距离（Hamming Distance）。汉明距离越小，两个特征点周围的亮暗关系越接近。本文所说的“最近”指汉明距离最小。

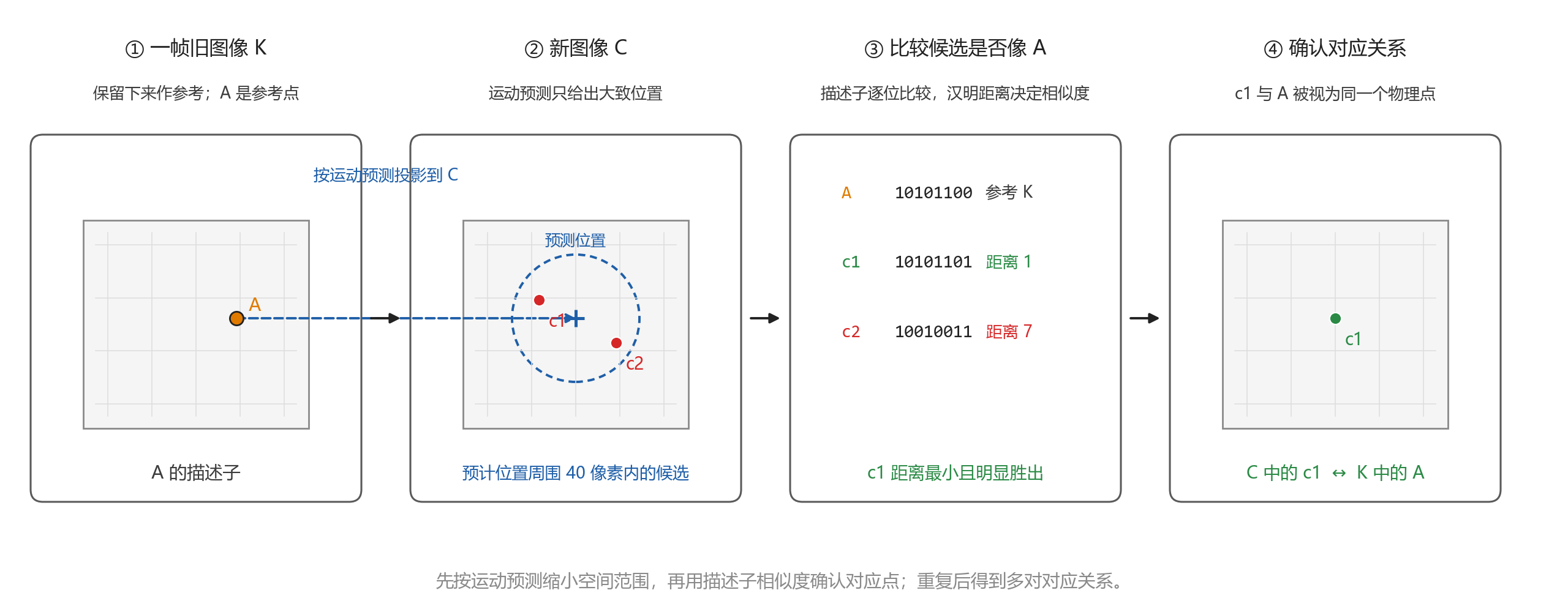

真正匹配时，比较对象是当前帧和参考关键帧中的特征点。以当前帧中的特征点 A 为例，视觉里程计会把 A 的描述子与参考关键帧中候选点的描述子逐一比较，取汉明距离最小的候选作为 A 的对应点。最小距离还要明显小于第二小的距离，不超过它的 0.8 倍。否则说明两个候选看起来差不多，A 就不参与匹配。下图用 8 对像素代替 256 对，展示的是一个特征点的描述子如何与两个候选描述子比较：候选 A 只差 1 位，候选 B 差 7 位，于是选 A。
描述子比较确定了候选点之间的相似度。接下来说明候选点怎样产生，以及这些对应关系怎样交给位姿求解。为了说明连续运动，可以先把上一张已处理的图像记为 \(P\)，把正在处理的图像记为 \(C\)。视觉里程计在 \(P\) 和 \(C\) 中寻找同一个特征点，用它在两张图像中的位置变化估计这一小段运动，再把这段运动接到上一时刻的位姿上。前面所说的“相邻两帧”，指的就是这种按时间先后连续处理的 \(P\) 和 \(C\)。它描述的是处理顺序，不表示这两帧都要长期保存。
视觉里程计会逐帧处理当前图像，但不会把每一帧都长期保留。当当前帧相对最近参考帧已经有足够的平移或转动，或者原有参考特征不足以继续跟踪时，系统就把当前帧加入局部参考集合，保存其中的特征点和描述子。这类被保留的帧称为关键帧。运动变化很小时，系统继续使用已有参考，不新增关键帧。关键帧可以早于当前帧很多时刻，因此当前帧也可以与关键帧匹配，而不必只与上一帧匹配。
因此，当前帧、相邻帧和关键帧承担的作用不同。当前帧是正在求位姿的图像。相邻帧用于保持连续跟踪和提供运动预测。关键帧是从已经处理过的帧中挑出的长期参考，当前帧可以和它匹配，即使两者并不在时间上紧挨着。关键帧属于视觉里程计内部的匹配参考，第 4.1 节的地点记录则服务于建图保存。地点记录也会按平移或转动是否超过阈值来筛选。
设某个关键帧为 \(K\)，其中的参考特征点为 \(A\)，当前正在处理的图像帧记为 \(C\)。在底盘已启动并能提供轮速位姿时，系统可以根据相邻两帧之间的轮速变化，预先估计当前帧的大致运动（详细过程见 2.4 节）。视觉里程计利用这个预测，把 \(A\) 从关键帧坐标换算到当前帧图像上，得到一个预计的像素位置。这个换算就是投影。随后只将预计位置周围 40 个像素内的当前帧特征点列为候选。没有这项预测时，则需要在更大的范围内寻找候选。
对每个候选点，视觉里程计计算它与 \(A\) 的描述子之间的汉明距离，并按上一段的判据选择距离最小且具有足够区分度的候选。例如，若候选点为 c1 和 c2，且 c1 的汉明距离更小，就建立当前帧中的 c1 与关键帧中的 \(A\) 之间的对应关系。对关键帧中的其他参考特征点重复上述过程，即可获得多组跨帧对应关系，并将其交给下一小节求解当前相机的位姿。该匹配过程如图所示：
2.3.3 位姿求解与发布¶
2.3.2 节建立的对应关系，把关键帧中的参考特征点和当前帧中的像素联系起来。由于参考特征点在出发坐标系中的位置已知，视觉里程计可以利用这些对应关系反推出当前相机相对出发坐标系的位置和朝向。相机或车身的位置和朝向合称位姿（Pose）。
先看一组对应关系。参考特征点在出发坐标系中的三维坐标是已知的，记为 \(\mathbf{x}\)。这个坐标在特征点保存时已经由 2.1 的像素和深度值算出，再根据当时的相机位姿换到出发坐标系。当前帧中与它对应的像素位置也是已知的，记为 \((u, v)\)。
未知量是当前相机的位姿，用一个转动矩阵 \(R\) 和一个平移向量 \(\mathbf{t}\) 表示。\(R\) 是 \(3 \times 3\) 矩阵，\(\mathbf{t}\) 是三个数，单位为 m。它们共同描述怎样把出发坐标系中的点换算到当前相机坐标系中。
给定一组候选的 \(R\) 和 \(\mathbf{t}\)，先把空间点 \(\mathbf{x}\) 换算到当前相机前，再按照 2.1 的公式投影到当前图像：

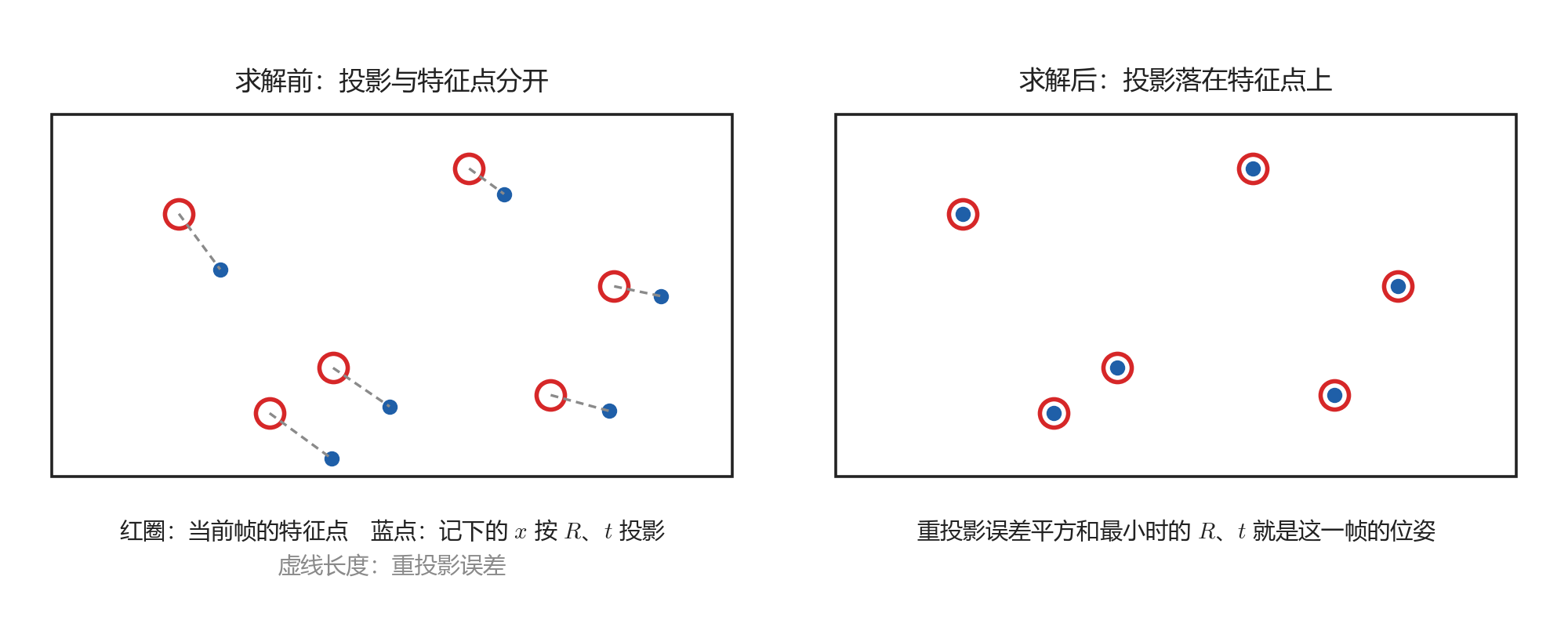

投影得到的 \((\hat u, \hat v)\) 是当前位姿预测的像素位置。它与实际匹配像素 \((u, v)\) 之间的距离称为重投影误差（Reprojection Error）：
\(R\)、\(\mathbf{t}\) 取得正确时，每一对的重投影误差都接近 0。视觉里程计从已有的位姿预测出发，反复调整 \(R\)、\(\mathbf{t}\)，让全部对应关系的重投影误差平方和尽可能小。由空间点和图像像素反求相机位姿的问题称为透视 n 点问题（Perspective-n-Point, PnP）。下图在像平面上画出求解前后。红圈是当前帧中的实际匹配像素，蓝点是空间点 \(\mathbf{x}\) 按当前 \(R\)、\(\mathbf{t}\) 投影得到的像素。求解前两者分开，虚线长度表示重投影误差。求解后蓝点落到红圈上。
实际匹配中可能混有错误对应关系。错误对应会使重投影误差变大，并把位姿解拉偏。视觉里程计因此使用随机抽样一致（Random Sample Consensus, RANSAC）。它先随机抽取一小组对应关系，求出一组临时的 \(R\)、\(\mathbf{t}\)，再用这组临时位姿检查全部对应关系：把每个空间点投影到当前图像，重投影误差不超过 2 个像素的对应关系称为内点（Inlier），其余是外点。正确对应通常占多数，所以由正确样本求出的临时位姿会得到较多内点，含有错误对应的样本则只能得到较少内点。
一次随机抽样可能碰巧抽到错误对应，因此这个过程最多重复 300 次。视觉里程计保留内点最多的那组结果，再只用这组内点重新求解一次 PnP，得到最终位姿。RANSAC 的作用是先从混杂的对应关系中筛出与同一个几何运动相符的部分，再进行精确求解。
内点不少于 10 个时，视觉里程计接受这一帧的位姿。内点不足 10 个，说明当前帧与此前保存的参考特征点无法形成足够可靠的对应关系，这一帧判为跟丢（Lost），不给出可用位姿。
通过 RANSAC 确认后，得到的位姿仍然描述的是相机相对出发时相机的运动。发布前，视觉里程计利用 2.2 的相机安装位置，把它换算成车身坐标系 base_footprint 相对出发处的运动，这就是视觉位姿。出发处的坐标系名为 odom，表示车刚启动时 base_footprint 所在的位置和朝向。
PnP 直接求出的是当前帧的位姿。/odom_vo 使用的消息类型是 nav_msgs/msg/Odometry，除了 pose 字段，还规定了 twist 字段来表示当前车身速度。视觉里程计根据当前位姿与上一帧位姿的变化量，再除以两帧时间差，得到线速度和角速度，填入 twist。因此，消息里同时出现位姿和速度，并不表示又单独求解了一次速度。位姿用于描述车现在在哪里，速度用于让后面的 EKF 按时间推进状态。视觉位姿和由位姿变化得到的车身速度一起发布在 /odom_vo。
朝向用四元数（Quaternion）表示，四个数 \((x, y, z, w)\) 合起来描述一次转动。车在地面上绕竖直轴转过角 \(\theta\) 时，四元数是 \(\big(0,\ 0,\ \sin\tfrac{\theta}{2},\ \cos\tfrac{\theta}{2}\big)\)。不转时是 \((0, 0, 0, 1)\)，向左转 \(90^\circ\) 时是 \((0, 0, 0.707, 0.707)\)。
# /odom_vo 类型 nav_msgs/msg/Odometry，视觉里程计每处理完一帧发布一条
header:
stamp: ... # 这一帧左红外图像的拍摄时刻
frame_id: odom # 位姿相对的坐标系：出发处
child_frame_id: base_footprint # 被描述的坐标系：车身
pose:
pose:
position: { x: ..., y: ..., z: ... } # 车身位置，单位 m
orientation: { x: ..., y: ..., z: ..., w: ... } # 车身朝向，四元数
covariance: [ ... ] # 位姿的方差，6 × 6 共 36 个数
twist:
twist:
linear: { x: ..., y: ..., z: ... } # 车身坐标系下的速度，单位 m/s
angular: { x: ..., y: ..., z: ... } # 绕三个轴转动的角速度，单位 rad/s
covariance: [ ... ] # 速度的方差

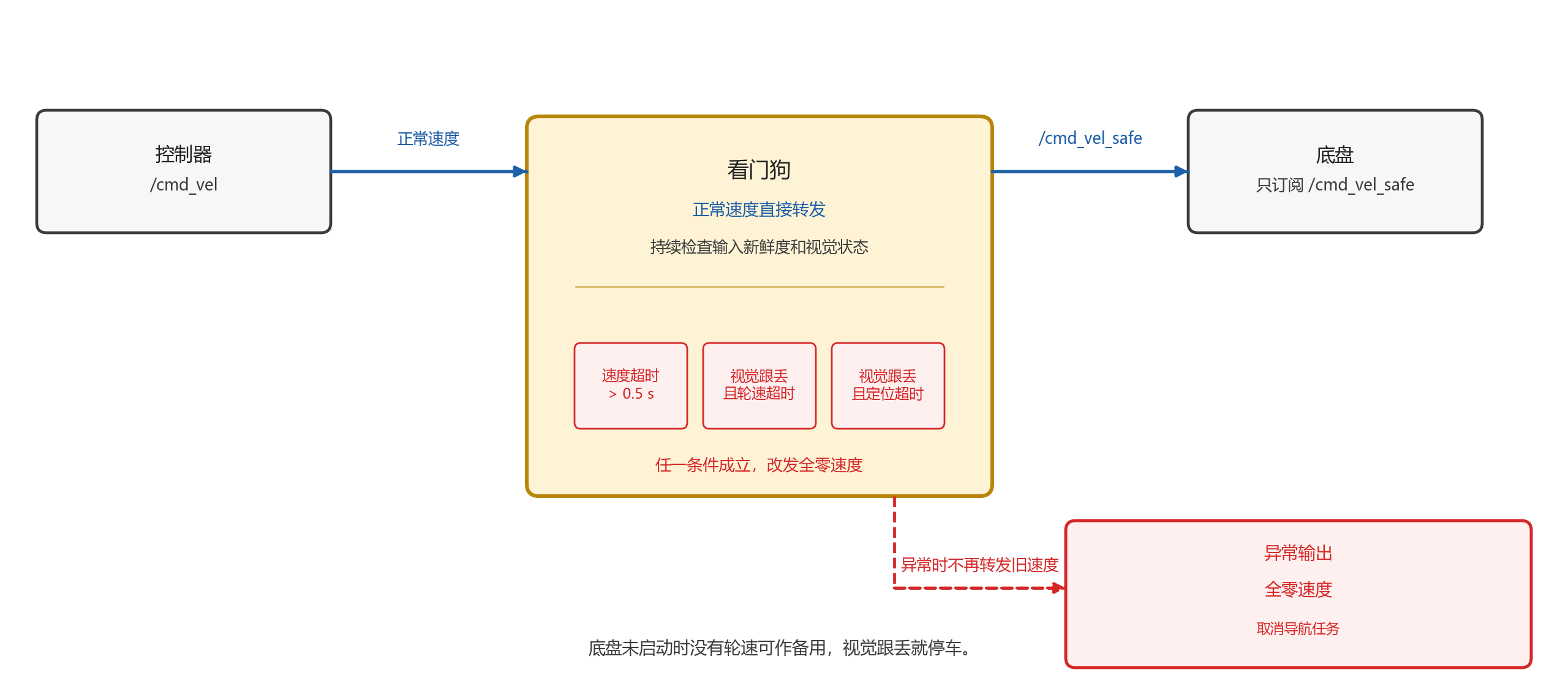

每一帧的内点数和是否跟丢另外发布在 /odom_info_lite，7.3 的看门狗读取它判断视觉是否可靠。跟丢的那一帧，/odom_vo 仍然发出一条消息，但四元数的四个数全为 0，方差填成很大的数，表示这一帧没有可用的位姿。
# /odom_info_lite 类型 rtabmap_msgs/msg/OdomInfo，与 /odom_vo 同步发布，下面只列两个字段
lost: false # 这一帧是否跟丢
inliers: ... # 这一帧的内点数，少于 10 时 lost 为 true
2.4 轮速与陀螺仪¶
视觉里程计只靠图像估计运动，特征点不足或相机被遮挡时就会跟丢。因此，第 2.5 节还要融合底盘提供的数据：WHEELTEC 底盘节点从控制板读回车速和陀螺仪数据，本项目的输入整理节点再扣除陀螺仪零偏。
2.4.1 轮速与陀螺仪输入¶
底盘控制板由车轮上的编码器测出车轮转速，换算成车的前进速度 \(v_x\)。这台车前轮转向，转动快慢由前进速度和前轮转角按阿克曼转向的底盘运动模型算出。底盘节点把速度随时间累加，得到车相对上电处的位置和朝向，称为轮速位姿，连同速度一起发布在 /wheel/odom。
底盘节点用方差表示轮速数据的可信程度，车行驶和停车时取值不同。行驶时，前进速度的方差为 \(10^{-3}\)。由转角算出的转动快慢方差为 \(10^{3}\)，表示这个量几乎不可信，因为转角零位偏差和车轮打滑都会变成朝向误差。停车时，所有速度都是 0，方差降到 \(10^{-9}\)，表示车确实没有动。
# /wheel/odom 类型 nav_msgs/msg/Odometry，底盘节点发布，每次读回底盘数据发布一条
header:
frame_id: wheel_odom # 位姿相对的坐标系：上电时车身所在处
child_frame_id: base_footprint # 被描述的坐标系：车身
pose:
pose: { ... } # 轮速位姿
twist:
twist:
linear: { x: ..., y: 0.0 } # 前进速度，单位 m/s，前轮转向车没有横向速度
angular: { z: ... } # 由前轮转角算出的转动快慢，单位 rad/s
covariance: [ ... ] # 行驶时 x、y 方向为 1e-3，转动为 1e3。停车时全部为 1e-9
底盘控制板上的 IMU 含有陀螺仪，直接测出车绕竖直轴转动的快慢。底盘节点把它发布在 /imu/data_raw，字段 angular_velocity.z 就是这个角速度，单位 rad/s，自报的方差为 \(10^{-6}\)。
陀螺仪在车静止时仍会读到一个几乎不变的小值，这个值称为零偏（Bias）。本机陀螺仪的零偏约为 \(8 \times 10^{-4}\,\mathrm{rad/s}\)。把它当成真实的转动累加起来，10 分钟后朝向就偏了 \(8 \times 10^{-4} \times 600 = 0.48\,\mathrm{rad}\)，约 \(27^\circ\)。
本项目的输入整理节点 vision_ekf_inputs 利用轮速判断车是否静止，并在静止时估计零偏。轮速里的前进速度和转动快慢都小于 \(0.001\) 并且持续 \(0.5\,\mathrm{s}\) 以上时，车判为静止。静止期间每收到一个陀螺仪读数 \(g\)，零偏估计 \(b\) 就向它靠近一小步：
一步只移动差值的 2%，单个读数的噪声不会让 \(b\) 跳动。车一开动，\(b\) 保持不变。输入整理节点把扣除零偏后的 \(g - b\) 发布在 /vision/imu，方差改为 \(10^{-5}\)，称为陀螺仪角速度。方差比原来大，是因为扣除零偏之后仍留有温度变化带来的残差。
2.4.2 视觉位姿调整¶
2.3 节提到，视觉里程计在已有运动预测时，只在预测位置附近匹配特征点。底盘启动后，这个预测来自轮速位姿在两帧之间的变化。如果某一帧跟丢，视觉里程计会从当时的轮速位姿继续估计下一帧，视觉位姿因此不会跳回出发处。
视觉里程计输出的速度方差只有 \(10^{-7}\) 量级，相当于它声称自己的速度误差只有 \(0.0003\,\mathrm{m/s}\)，这比实机中的视觉误差小得多。EKF 会把方差当作可信度依据，方差越小，越倾向于相信这份测量。若直接使用这个过小的方差，一帧错误匹配产生的速度就可能压过轮速和陀螺仪，把融合结果拉偏。
输入整理节点因此为视觉速度设置方差下限。它逐项检查原方差，低于下限时改为下限，高于下限时保留原值。前进和横向速度的下限是 \(2.5 \times 10^{-3}\)，对应标准差 \(0.05\,\mathrm{m/s}\)。转动快慢的下限是 \(10^{-3}\)，对应标准差约 \(0.03\,\mathrm{rad/s}\)。这样视觉仍然可以参与融合，但不会因为过度自信而压过其他传感器。调整后的消息发布在 /vision/odom_vo，其位姿、速度和时间戳内容与 /odom_vo 相同，只调整了速度协方差。
2.5 用 EKF 融合三路速度¶
前面得到的三路消息都描述同一辆车的运动，但提供的字段和可信程度不同。轮速里程计 /wheel/odom 提供车轮运动学得到的前进、横向和转动速度。扣除零偏后的陀螺仪 /vision/imu 提供绕竖直轴的角速度。视觉里程计 /vision/odom_vo 的消息同时包含位姿和速度，当前 EKF 配置只取其中的前进速度和转动速度。EKF 把这些测量放进同一个状态估计中，持续输出车相对 odom 原点的位姿和速度。
三路消息不需要在同一时刻同时到达。EKF 按消息时间戳逐条处理：每收到一条消息，先把上一次状态预测到这条消息的时刻，再读取该消息中被选中的字段和方差进行更新。比如轮速消息先到时，状态先用轮速推进，随后到达的陀螺仪消息只修正角速度，视觉消息再修正它被选中的前进速度和转动速度。每次更新后的状态都会成为下一次预测的起点。
三路测量进入同一个状态前，还要采用统一的坐标约定。EKF 根据消息的坐标系和 TF 关系，把速度换算到车身坐标系，再与状态中的 \(v_x、v_y、\omega\) 对应。这样三路数值才对应到同一组运动量。
2.5.1 EKF 的状态和输入¶
EKF 是扩展卡尔曼滤波器（Extended Kalman Filter）。它是一种在线状态估计方法：系统先根据上一时刻的状态预测车现在的状态，再用传感器测量修正预测。它使用扩展模型，是因为车的运动方程包含朝向和速度之间的非线性关系，不能直接使用普通卡尔曼滤波器的线性模型。
本节只估计车在地面上的运动状态。EKF 维护
其中 \(x、y\) 是车在 odom 中的位置，\(\theta\) 是朝向，\(v_x、v_y\) 是车身坐标系下的线速度，\(\omega\) 是绕竖直轴的角速度。每个状态量都有估计方差，方差越小表示当前估计越可信。
当前配置使用三路消息中的速度字段，具体关系如下。表中的“提供的测量”表示消息里带有的内容，“EKF 实际使用的量”表示配置文件中打开的字段。没有打开的字段仍保留在消息中，但不会参与这次状态更新。
| 输入 | 提供的测量 | EKF 实际使用的量 | 作用 |
|---|---|---|---|
/wheel/odom |
轮速位姿和轮速 | \(v_x、v_y、\omega\) | 提供车轮运动学得到的平移和转动速度。行驶时转动速度方差很大，避免把转向模型的误差当成精确角速度。停车时速度方差变小，用来约束车速回到 0。 |
/vision/imu |
扣除零偏后的陀螺仪角速度 | \(\omega\) | 直接测量车身转动，补充轮速转向模型在角速度上的不足。 |
/vision/odom_vo |
视觉位姿和由位姿变化得到的速度 | \(v_x、\omega\) | 用图像变化修正前进和转动速度，帮助发现轮子打滑或轮速模型误差。 |
本车采用前轮转向的平面运动模型，正常行驶时横向速度按 0 处理。轮速消息中的 \(v_y\) 用来表达这一运动约束，视觉消息没有启用 \(v_y\)，只用 \(v_x\) 和 \(\omega\) 修正状态。三路输入因此分别为同一个状态提供不同分量、不同可信度的速度测量。
2.5.2 预测、更新与拒绝异常测量¶
每收到一条带时间戳的测量，EKF 都按“预测、更新、输出”的顺序处理。设上一条已处理消息时的状态是 \(\mathbf{s}_{k-1}\)，经过时间 \(\Delta t\) 后，EKF 按当前速度把位置和朝向向前推进。例如平面运动可以写成
这里的速度是在车身坐标系中表达的，\(\theta\) 把车身方向换到 odom 的方向。预测之后，EKF 根据过程噪声增大方差，表示只靠运动模型推进会越来越不确定。收到轮速、陀螺仪或视觉速度后，再按测量方差进行更新。对单独一个量，更新可以写成
式中 \(\hat{s}\) 是当前估计，\(P\) 是它的方差，\(z\) 是测量值，\(R\) 是测量的方差。测量越可信，\(R\) 越小，\(K\) 越接近 1，估计就越靠近测量。以转动快慢为例，设估计的方差 \(P = 10^{-4}\)。陀螺仪角速度 \(R = 10^{-5}\)，\(K \approx 0.91\)，估计几乎跟随陀螺仪。行驶中轮速给出的转动快慢 \(R = 10^{3}\)，\(K \approx 10^{-7}\)，几乎不起作用。停车时轮速的 \(R = 10^{-9}\)，\(K \approx 1\)，转动快慢回到 0。

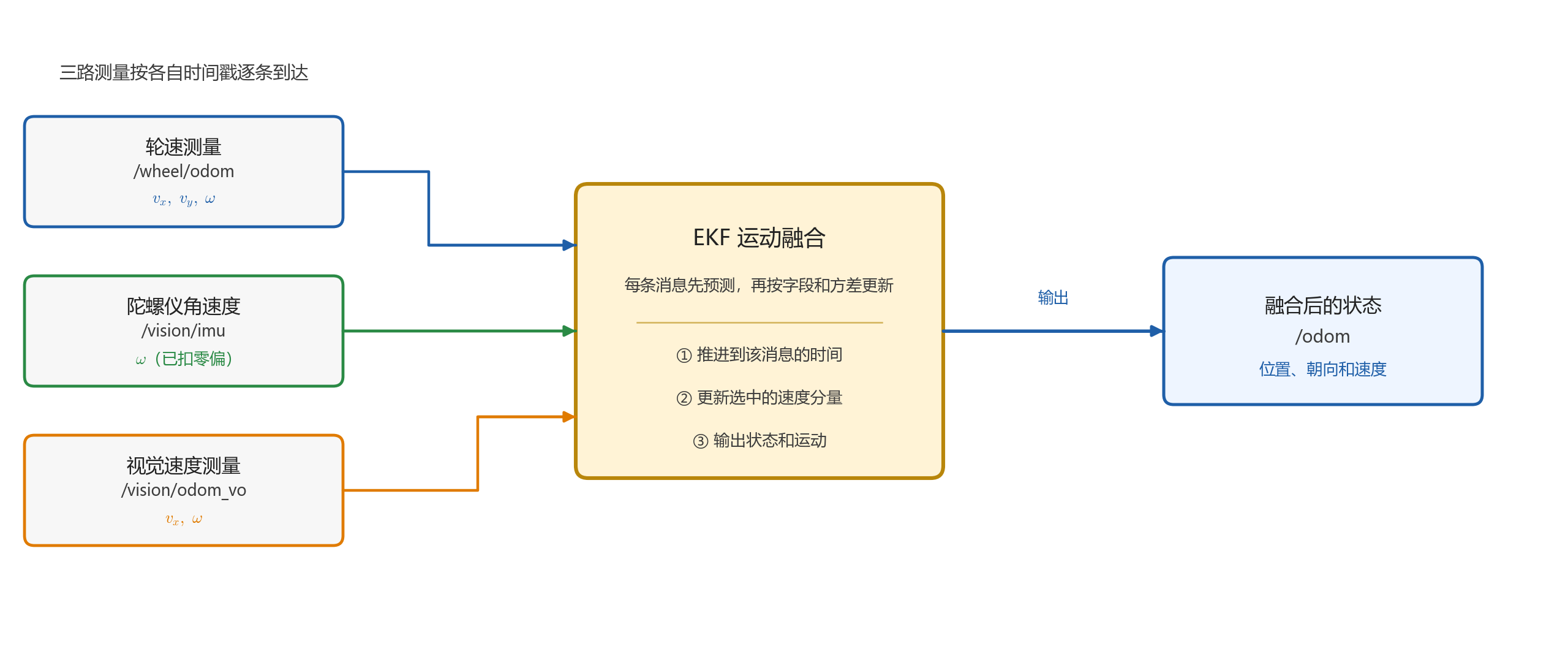

下图把三路输入在融合中的职责放在一起。每条消息都只更新自己被选中的速度分量，EKF 节点先按状态模型预测，再根据测量方差调整估计，最后把状态中的位置、朝向和速度发布在 /odom。
当前配置送入 EKF 的三路量都是速度测量，位置和朝向由 EKF 根据更新后的速度持续累加。这样，任一路输入重新从零开始时，融合后的 /odom 也不会跟着跳变。视觉输入还要经过异常检查：如果视觉速度与当前预测的差距超过两者不确定度合成后的 3 倍标准差，EKF 就丢弃这次测量。这种以标准差为单位衡量差距的方法称为马氏距离（Mahalanobis Distance），用于防止一帧错误匹配拉偏融合结果。
EKF 节点把融合后的运动发布在 /odom，同时把同一位姿作为 odom 到 base_footprint 的变换发出，这一段变换在第 3 节接入坐标系树。
# /odom 类型 nav_msgs/msg/Odometry，EKF 节点发布，融合后的运动
header:
stamp: ...
frame_id: odom # 出发处
child_frame_id: base_footprint # 车身
pose:
pose:
position: { x: ..., y: ..., z: 0.0 } # 平面上的位置，单位 m，高度固定为 0
orientation: { x: 0.0, y: 0.0, z: ..., w: ... } # 只绕竖直轴转动
covariance: [ ... ] # 相对出发处的累计不确定程度，随行驶时间增大
twist:
twist: { ... } # 融合后的速度
底盘不启动时没有轮速和陀螺仪，例如建图时由人推车。此时本项目的 vision_hold_odom_tf 节点代替 EKF 节点，把视觉位姿直接发布到 /odom 和同一段变换。视觉跟丢的那一帧，它在这一帧的时间戳上重复上一个有效位姿。视觉里程计重新从零开始、位姿相对上一帧跳过 1 m 或 1 rad 时，它把新的起点接在上一个位姿之后，/odom 不跳回出发处。
融合后的运动以本次出发处为原点，只说明车相对出发处走了多远、转了多少。融合后的运动与相机、场地之间的关系由第 3 节接起来。
3. 连接图像、车身与场地¶
第 2 节得到的点坐标以相机光学中心为原点，融合后的运动则描述车身相对出发处的位置。建图需要把各帧看到的点放到同一张场地地图上。规划路径需要知道车在场地中的位置。这两项工作都要先接通这些坐标系。本节先说明 TF 怎样连接变换，再说明车身、出发处和场地之间的关系，以及各段变换由谁发布。
3.1 坐标变换¶
要把相机看到的点换到场地坐标系，需经过相机、车身和出发处之间的多段变换。这些变换由不同节点发布，ROS 2 用 TF 将它们连接起来。每段变换写明父、子坐标系，以及子坐标系相对父坐标系的平移和转动，本章统一写成 父→子。查询时只需给出起点和终点的坐标系，TF 就会接上中间各段，不必由查询程序逐段寻找。随时间变化的变换发布在 /tf，安装后不再改变的变换发布在 /tf_static，消息类型都是 tf2_msgs/msg/TFMessage。
3.2 车身、出发处与场地¶
odom→base_footprint 就是 2.5 发布的融合后的运动。这段运动由一段段速度累加而来，每一段都带误差，走得越远，odom 里算出的位置偏离实际位置越多，这段偏差称为累计误差。
为了得到车在场地中的位置，还要引入固连于环境的坐标系 map。第 4 节的建图和第 5 节的定位会不断修正车在 map 中的位置。修正值单独记在 map→odom 中，而不写进 odom→base_footprint。如果每次修正都改后者，控制器读到的车身运动就会跳变。这样，odom→base_footprint 保持平滑，map→odom 记录出发处相对场地的偏差。两段接起来，才得到车在场地中的位置。

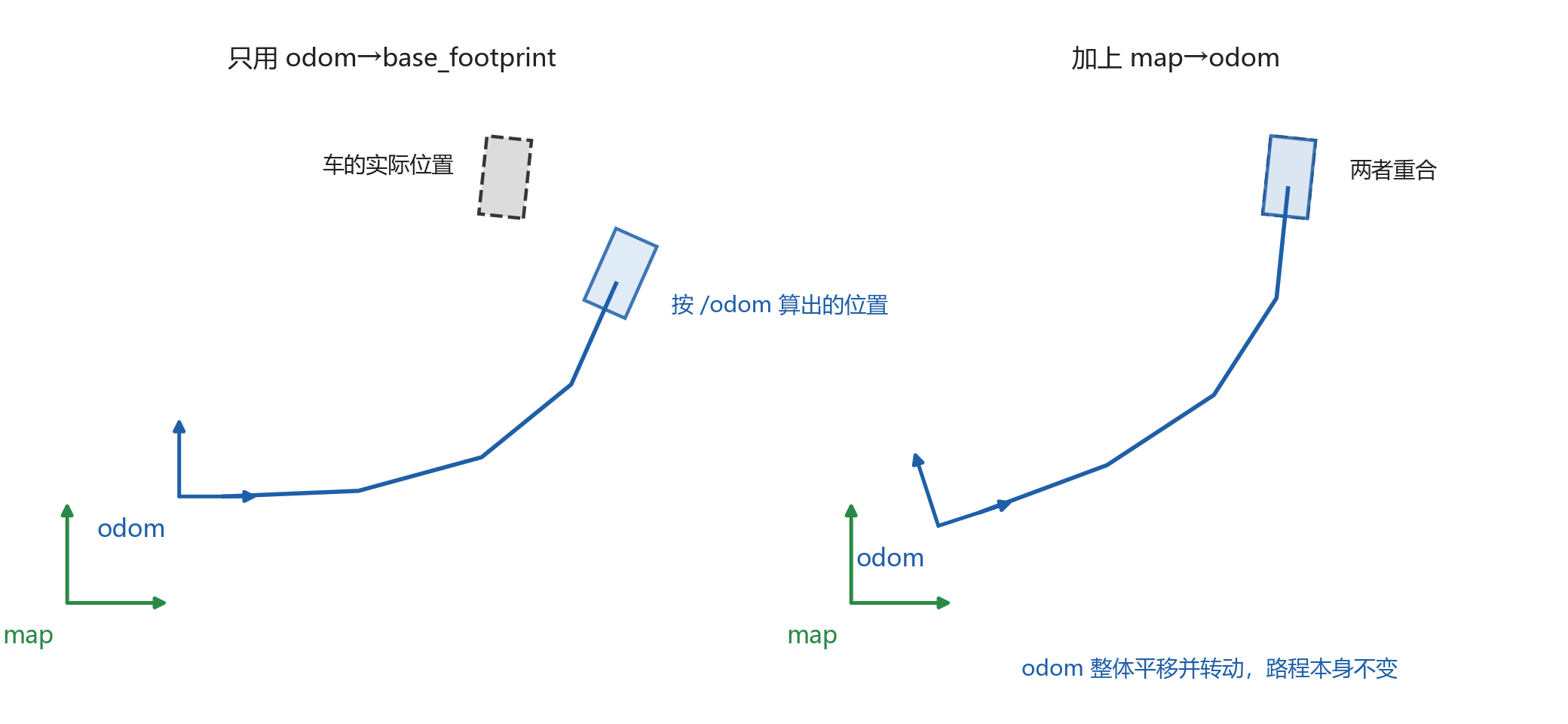

下图把两段分开画。左图只有 odom→base_footprint，蓝色路程从出发处开始累加，末端的蓝框偏离了灰色虚框表示的实际位置。右图加上 map→odom，整个 odom 坐标系平移并转动，蓝框落回实际位置，而路程本身没有改变。
三个坐标系的固连对象和含义如下表。
| 名称 | 固连对象 | 含义 |
|---|---|---|
map |
环境 | 车在环境中的位置，由建图和定位修正 |
odom |
本次出发时车身所在处 | 相对出发处累计的运动，平滑但带累计误差 |
base_footprint |
车身在地面上的投影 | 车身坐标系，\(x\) 向前、\(y\) 向左、\(z\) 向上 |
本章还会用到三个附属坐标系。camera_link 的原点在相机安装位置，轴向与车身方向一致。相机的光学坐标系与 camera_link 原点重合，但轴向遵循相机约定，\(Z_c\) 向前、\(X_c\) 向右、\(Y_c\) 向下。wheel_odom 以底盘上电时的位置为参考，用来表达轮速位姿。它不替代 odom，只为视觉里程计提供轮速运动预测。
更具体地说，map 的原点和方向由地图建立时确定，\(x\)、\(y\) 在地面上，\(z\) 向上。odom 的原点是本次启动时车身所在的位置，轴向在启动时与车身对齐，此后固定不动。base_footprint 的原点是车身投影到地面的中心，\(x\) 向车头、\(y\) 向左、\(z\) 向上。wheel_odom 的轴向也按底盘方向约定，原点取上电时的参考位置。

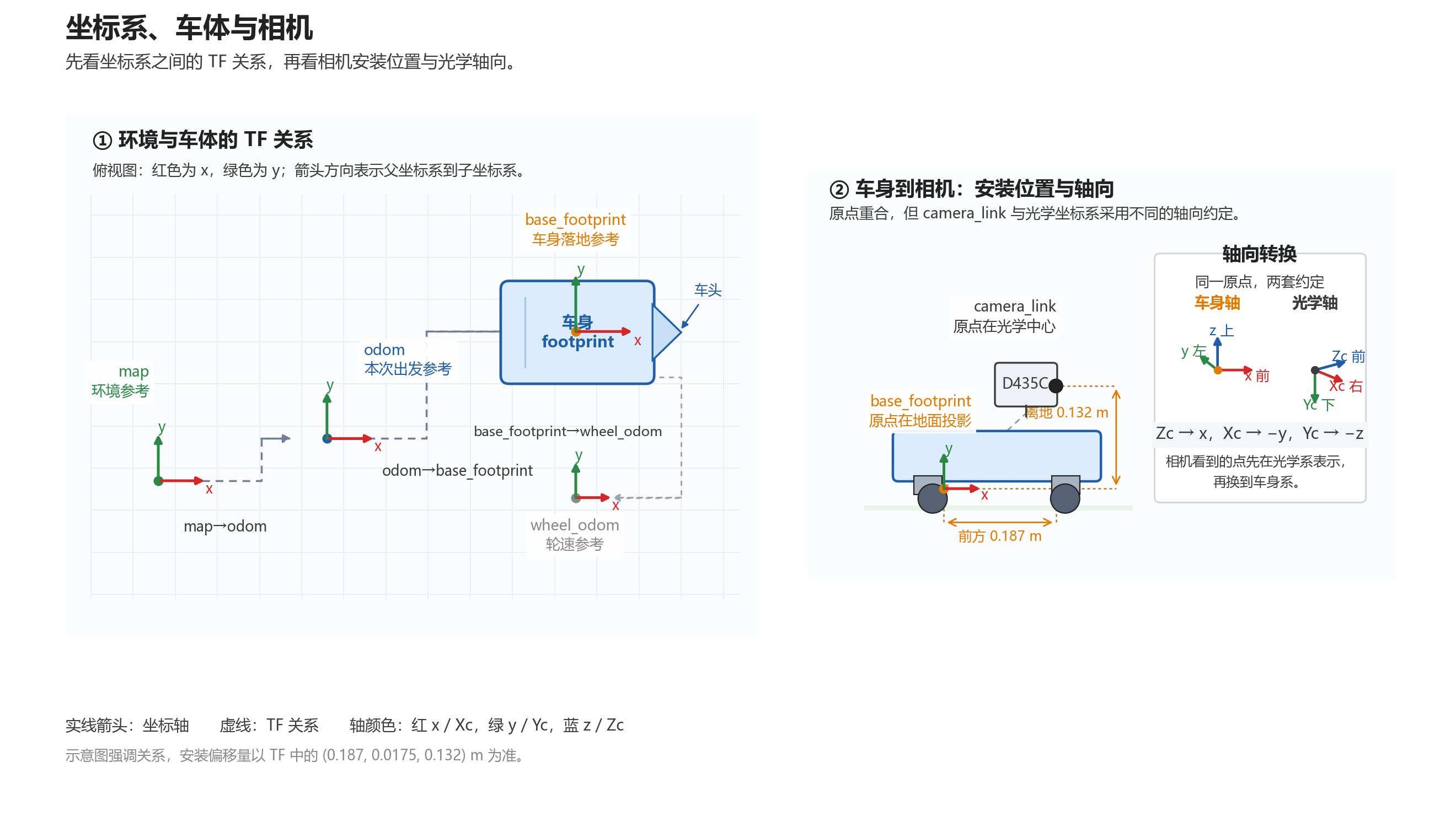

下图把这两层关系拆开画。左侧先看 map→odom→base_footprint 和 base_footprint→wheel_odom 的 TF 主链，红、绿箭头分别表示俯视图中的 \(x\)、\(y\) 轴。右侧再看车身到相机的安装偏移，以及 camera_link 与光学坐标系的轴向差异。两者原点重合，但车身轴和光学轴的正方向不同。
3.3 变换的发布¶
TF 发布两个坐标系之间的坐标变换。一条变换有一个父坐标系和一个子坐标系，含义是把点在子坐标系中的坐标换算到父坐标系中。发布者把这段关系封装成 TransformStamped，其中包括父坐标系名 header.frame_id、子坐标系名 child_frame_id、三维平移 translation、四元数转动 rotation 和时间戳。动态关系发布在 /tf，固定安装关系发布在 /tf_static。
坐标链就是这些变换按父子关系连续相乘。例如，查询相机光学坐标系中的一点到车身坐标系的位置时，TF 会依次使用 base_footprint→camera_link 和 camera_link→ 光学坐标系的变换。以相机光学中心为例，它在光学坐标系中是 \((0,0,0)\)，经过这条链后，在 base_footprint 中落在相机安装位置 \((0.187,0.0175,0.132)\,\mathrm{m}\)。坐标链负责完成这次换算，节点不需要自己手动寻找和拼接中间坐标系。
从 map 到相机的各段变换由不同的节点发布，下表按从场地到相机的顺序列出。
| 段 | 发布者 | 话题 |
|---|---|---|
map→odom |
RTAB-Map | /tf |
odom→base_footprint |
robot_localization 的 EKF 节点。底盘不启动时由本项目的vision_hold_odom_tf 发布 |
/tf |
base_footprint→base_link |
静态变换发布器 | /tf_static |
base_link→camera_link |
robot_state_publisher，按启动时改写过的车身模型 | /tf_static |
camera_link→ 光学坐标系 |
RealSense 驱动 | /tf |
base_footprint→wheel_odom |
本项目的vision_wheel_odom_tf（底盘启动时） |
/tf |
下图把这些坐标系连成一棵树。箭头从父坐标系指向子坐标系，箭头旁的方框写出发布这一段的节点，粗框浅底的是本项目编写的节点。
odom→base_footprint 与 /odom 描述的是同一段融合运动，时间戳也相同。map→odom 的具体修正过程放在第 4 节建图和第 5 节定位中说明。读者在这里先记住它的职责即可：它把环境坐标系和连续里程计坐标系接起来，使 TF 能够查询车在地图中的位置。
base_footprint→base_link 与 base_link→camera_link 描述车身本身。base_link 是车身主连杆上的坐标系，相对 base_footprint 有一个固定高度，由出厂的车型配置给出。车身各连杆之间的位置写在 URDF 车身模型里，由 robot_state_publisher 发布。
出厂模型里的相机位置是早先装在车上的另一台相机，在启动时把它改成 2.2 的 D435C 位置。经 TF 串接后，base_footprint 到 camera_link 的变换如下。
# 由 TF 查询 base_footprint→camera_link 得到的变换
header:
frame_id: base_footprint
child_frame_id: camera_link
transform:
translation: { x: 0.187, y: 0.0175, z: 0.132 } # 前方 0.187 m、左方 0.0175 m、离地 0.132 m
rotation: { x: 0.0, y: 0.0, z: 0.0, w: 1.0 } # 不转动，相机朝向与车头相同
camera_link→ 光学坐标系是 2.2 所说的固定转动，由 RealSense 驱动发布，没有平移。
轮速位姿在 /wheel/odom 中描述的是 base_footprint 相对 wheel_odom 的位置。如果照这个方向发布 TF，就会得到 wheel_odom→base_footprint。但 base_footprint 已有 odom 作为父坐标系，而 TF 中每个坐标系只能有一个父坐标系。本项目的 vision_wheel_odom_tf 节点于是把轮速位姿求逆，发布 base_footprint→wheel_odom。视觉里程计在 2.4 节查询轮速位姿时，TF 再把这段变换反过来，仍能得到 wheel_odom 到 base_footprint 的关系。
至此，任一时刻由 TF 都能查出光学坐标系到 map 的整段变换。第 4 节用它把每一帧看到的点放到场地上。
4. 建立地图¶
第 3 节接通了相机、车身和场地的坐标系，/odom 则给出车相对出发处的运动。RTAB-Map 先按运动变化挑选地点记录，再从每条记录的深度图像生成一张局部占用栅格，最后按记录位姿把这些局部栅格拼成全局地图。车回到旧地点时，它还能识别先前的记录，修正累计误差。边确定位置边建立地图的过程就是 SLAM。本车使用的 RTAB-Map 全称为实时外观建图（Real-Time Appearance-Based Mapping），其中的“外观”指它通过图像相似度认出旧地点。第 5 节定位时还会用到这里保存的数据库和占用栅格。
4.1 地点记录与数据库¶
RTAB-Map 订阅 /rtabmap/rgbd_image，每秒最多处理 2 帧。处理一帧时，它先通过 TF 查出拍摄时刻 base_footprint 相对 odom 的位姿，再与上一条记录比较。如果平移不足 \(0.05\,\mathrm{m}\) 且转动不足 \(0.05\,\mathrm{rad}\)，这帧不写入。只要有一项超过阈值，就把红外图像、深度图像、特征点及其描述子，连同位姿写成一条记录。RTAB-Map 内部称它为 node。为避免与 ROS 2 节点混淆，本章称为地点记录。
一条地点记录保存的是某个时刻的完整观测和位姿。只有车相对上一条记录移动或转动达到阈值时才新增记录，避免把几乎重复的图像全部写入数据库。
下面用一个数据包表示本章需要理解的地点记录字段。RTAB-Map 内部使用 SQLite 数据库，实际列名由软件管理。图像和描述子保存在记录中，位姿负责说明这些数据在 odom 中对应的位置，下一条记录还会通过 link_to_previous 与它连接。
record:
id: 42
stamp: ...
pose:
frame_id: odom
position: { x: ..., y: ..., z: ... }
orientation: { x: ..., y: ..., z: ..., w: ... }
rgb_image: /path/to/left_infrared
depth_image: /path/to/depth
camera_info: { ... }
features:
pixels: [ ... ]
descriptors: [ ... ]
link_to_previous:
relative_pose: { ... }
covariance: { translation: ..., rotation: ... }
每写入一条地点记录，RTAB-Map 还在它与上一条记录之间存下由里程计得到的相对位姿。这个相对位姿表示“从上一条记录走到这一条记录”的测量，并附带固定方差。平移方差为 \(0.0005\,\mathrm{m^2}\)，转动方差为 \(0.0005\,\mathrm{rad^2}\)，相当于两条相邻记录之间的位置误差约 \(0.022\,\mathrm{m}\)、朝向误差约 \(1.3^\circ\)。后面把这类带有测量值和方差的相对关系称为约束。固定方差不取 /odom 里的方差，是因为 /odom 的方差描述的是相对出发处的累计不确定程度，会越来越大，而这里需要的是相邻两条记录之间的误差。
这条约束只描述相邻地点记录之间的相对运动。地点记录回答“在哪个时刻看到了什么”，约束回答“相邻记录之间的运动测量是多少”。这些记录和相对关系会在后续回环处理中共同用于修正整条行驶轨迹。
地点记录写入磁盘上的数据库文件，扩展名为 .db。进程退出后文件仍保留，第 5 节定位时读取的就是它。
4.2 由距离得到占用栅格¶
规划路径需要俯视地图，标明地面上哪些格子可以通行。深度图像给出的却是相机前方各像素的距离。RTAB-Map 因此在写入每条地点记录时，把这帧深度图像换算到俯视网格中。
占用栅格是一张固定分辨率的二维地图。每个格子对应 map 地面上的一小块区域，状态通常记为三种值：\(0\) 表示已确认可以通行，\(100\) 表示被障碍占用，\(-1\) 表示还没有足够观测。每条地点记录先产生一张局部占用栅格，局部栅格带有记录拍摄时的车身位姿。RTAB-Map 再把它变换到 map 中，与其他记录的局部栅格叠加，形成发布在 /map 上的全局占用栅格。因此，地点记录是原始观测和位姿的保存单元，占用栅格是由这些记录计算出来的地图结果。
投影分三步：
-
换算三维点并过滤范围。 由 2.1 的公式把每个像素和距离换成光学坐标系里的点，再经 TF 换到
base_footprint。距离不在 \(0.20\)～\(3.5\,\mathrm{m}\) 内的点不用，落在车身本身所占的 \(0.5\,\mathrm{m} \times 0.4\,\mathrm{m} \times 0.3\,\mathrm{m}\) 空间里的点也去掉，以免把自己的车头当成障碍。 -
按朝向和高度区分地面与障碍。 表面法线是垂直于局部表面的方向，算法用它和竖直方向的夹角判断表面是否近似水平。若夹角不超过 \(30^\circ\)，且高度在 \(-0.10\)～\(0.10\,\mathrm{m}\) 之间，就把点记为地面，所在格子记为空闲。其余高度在 \(0.10\)～\(1.80\,\mathrm{m}\) 之间的点记为障碍，格子记为占用。高于 \(1.80\,\mathrm{m}\) 的点超出本车要建立的障碍高度范围，不参与这一层地图。
-
补上视线经过的格子。 相机到每个地面点或障碍点之间，视线经过的格子也记为空闲，因为视线能到达说明中途没有障碍。半径 \(0.05\,\mathrm{m}\) 内不足 3 个邻点的孤立点当作噪声去掉。

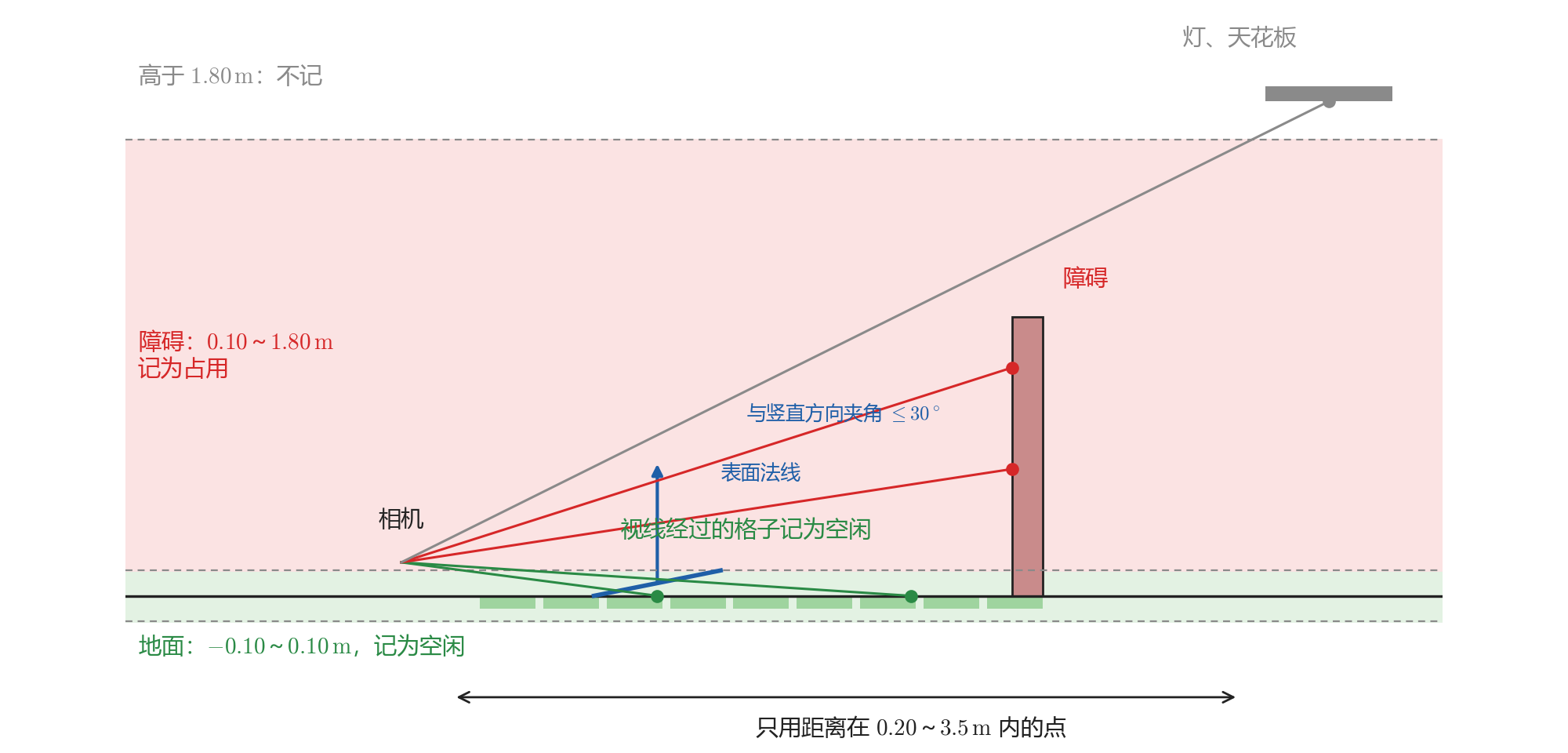

下图从侧面看这一归类。图中法线箭头表示表面朝向，地面、障碍和不参与本层地图的高度范围分别用不同颜色标出。贴地的一层是地面，往上到 1.80 m 是障碍，再高的不记，相机到障碍之间的地面格子标为空闲。
经过这三步，每条地点记录都得到一张格子边长为 \(0.05\,\mathrm{m}\) 的局部俯视图。RTAB-Map 按各条记录在 map 中的位姿把这些局部格子拼起来，形成整张占用栅格（Occupancy Grid）。拼接时再做两处清理：去掉四周都不占用的孤立占用格。把每条记录位姿周围 \(0.25\,\mathrm{m}\) 内的格子标为空闲，因为车当时就停在那里。最终的占用栅格发布在 /map。

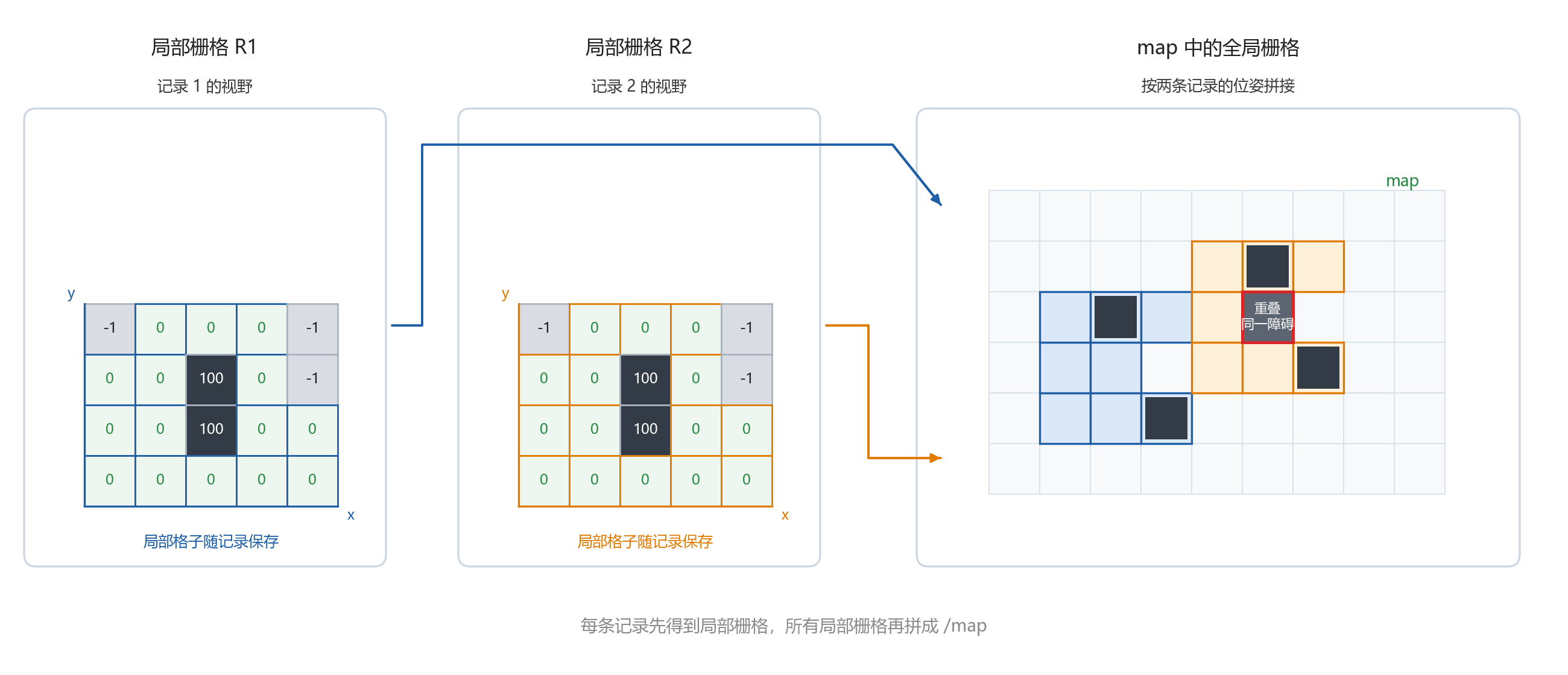

下图把这一步拆开。以记录 R1 和 R2 为例，它们各自根据当前视野生成一张局部栅格，局部栅格的原点和轴向跟随拍摄时的车身位姿。拼接时，RTAB-Map 先用记录位姿把每个局部格子的中心换算到 map，再按 \(0.05\,\mathrm{m}\) 的分辨率落入全局栅格的对应格子。两张局部栅格覆盖同一格时，系统综合它们对该格的观测，重叠处的障碍仍落在同一个全局格子中。
# /map 类型 nav_msgs/msg/OccupancyGrid，RTAB-Map 发布，地图更新时发一条
header:
frame_id: map
info:
resolution: 0.05 # 格子边长，单位 m
width: ... # 列数，沿 x 方向
height: ... # 行数，沿 y 方向
origin: { position: { x: ..., y: ... } } # 格子 (0, 0) 左下角在 map 中的位置
data: [ ... ] # 每格一个数：0 空闲，100 占用，-1 未知

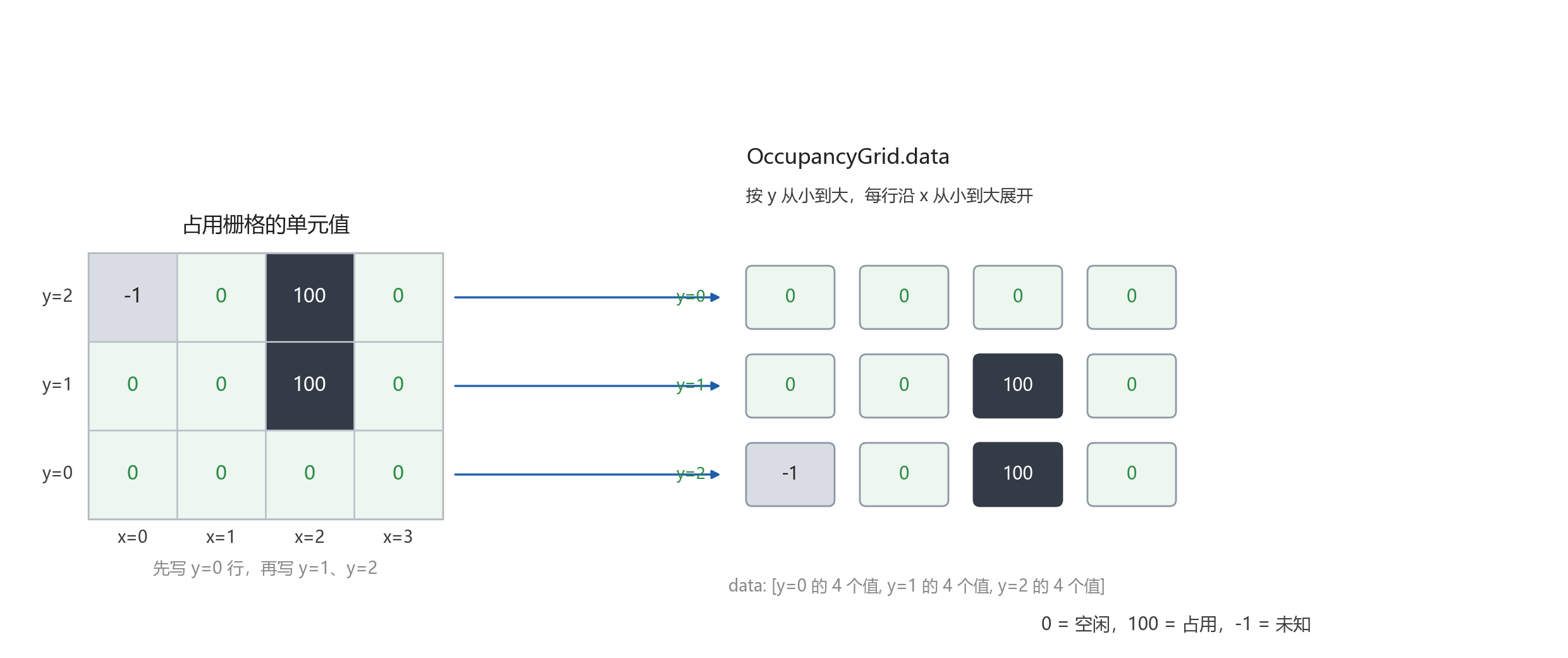

data 按行存放，从格子 \((0, 0)\) 起沿 \(x\) 方向写完一行 width 个格子，再增加 \(y\)。这里有一个容易搞错的方向问题：图像像素的 \((0, 0)\) 在左上角，行号向下；而栅格的 \((0, 0)\) 在左下角，\(y\) 向上。因此，data 里的第 0 个元素对应栅格最底部一行的最左格，而不是左上角。下图用一张 4 列 3 行的栅格说明这一对应关系——左侧按坐标显示格子，右侧展示它们在 data 中的排列顺序。
下图把一次建图得到的占用栅格画成图像：白色为空闲，黑色为占用，灰色为尚未看到的未知格。中间成片的白色是车走过的通道，包围它的黑色是墙和家具。

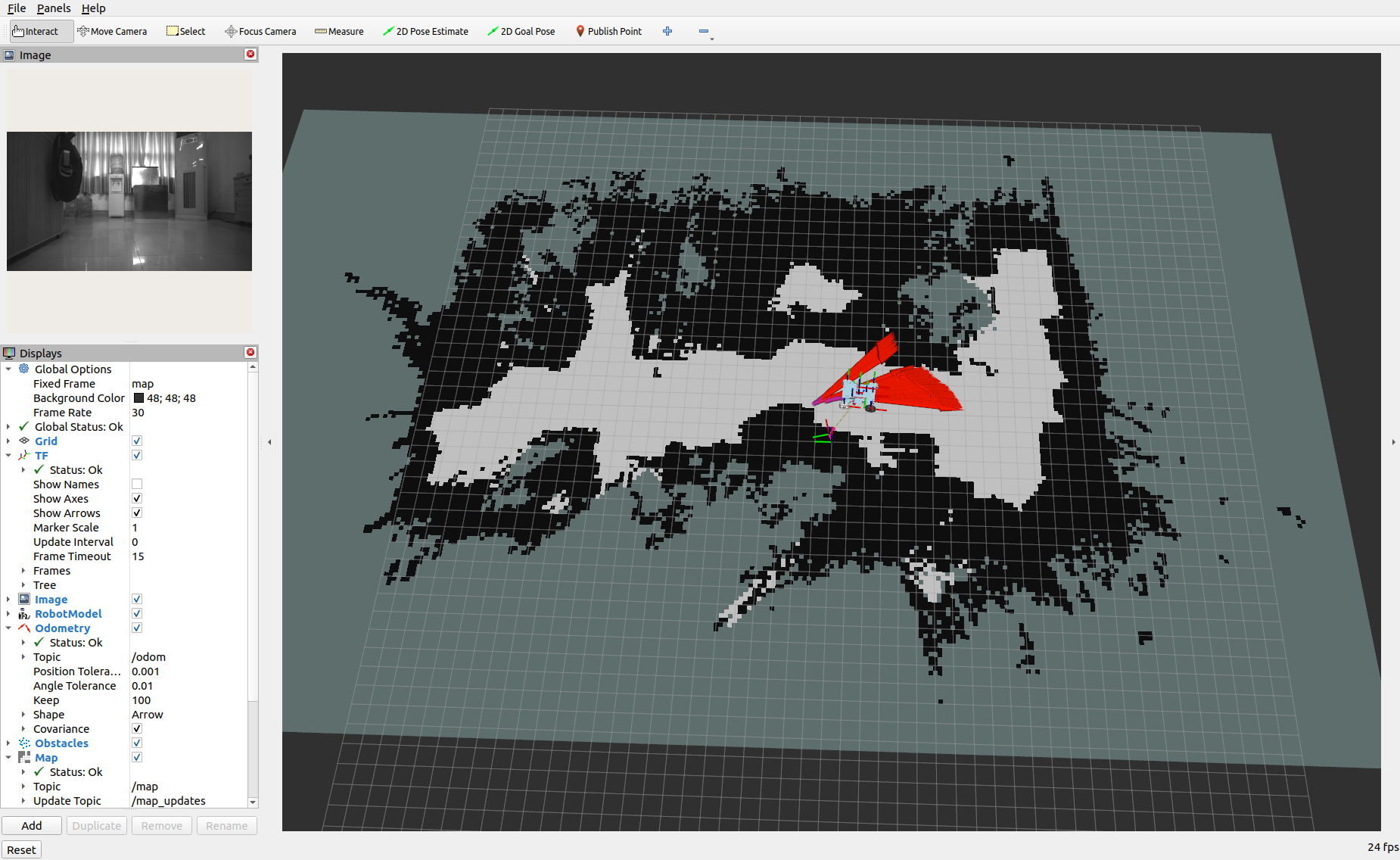

RViz 把占用栅格和车身画在同一画面里，下图的固定坐标系为 map。左侧是当时的左红外图像，中央是占用栅格和车身，相机正对的柜子和饮水机对应车前方的黑色格子。
4.3 回环如何修正建图¶
建图时，/odom 根据连续运动给出每条地点记录的初始位置。这个位置只在本次启动后的坐标系中连续累加，转弯和轮胎打滑会让误差逐渐增大。车绕场地行驶一圈回到旧地点时，当前记录在 /odom 中的位置可能已经偏离原来的记录。如果继续用这些位置拼接局部栅格，同一面墙可能被放到两个位置。
当当前记录与较早记录来自同一地点时，RTAB-Map 会把这次识别称为回环（Loop Closure），并根据两张图像的匹配结果得到一条相对位姿测量。这条测量称为回环约束。它为已经累积误差的轨迹增加了一个“应该回到这里”的几何关系。为了把相邻运动和回环关系放在一起处理，RTAB-Map 使用位姿图（Pose Graph）。每条地点记录是一个节点，节点在 map 中的位置和朝向是待求量。两条记录之间的相对位姿测量是边，边还带有方差。

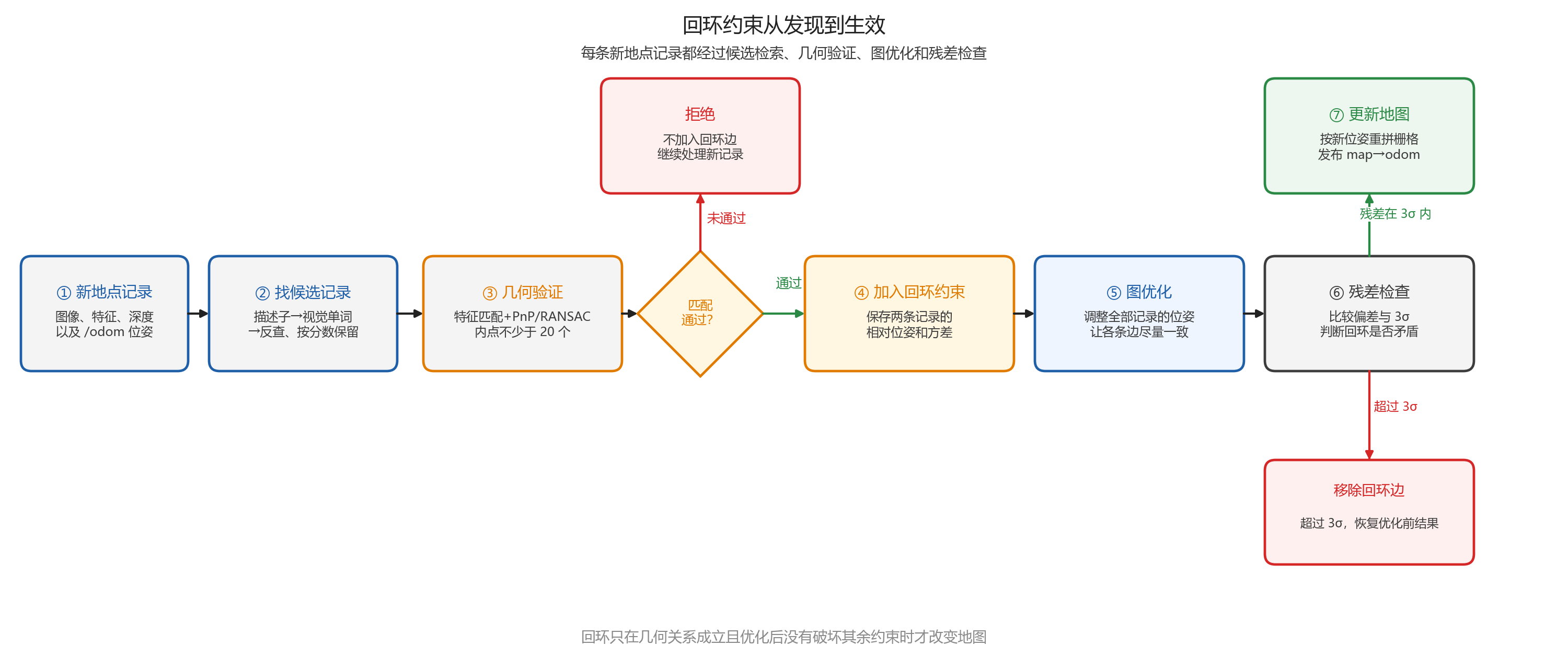

回环从发现到生效的各个阶段如下图所示。每一步的输入和输出都沿着箭头传递，未通过验证的候选不会进入位姿图。
4.3.1 从当前记录找到回环约束¶
每新增一条地点记录 \(R_i\)，RTAB-Map 都会用它的红外图像和特征去查找可能的旧记录。查找分为快速筛选和几何确认两步：
- 快速筛选候选记录。 逐一比较每对地点记录的特征描述子效率太低。RTAB-Map 维护一张视觉词典来加速筛选：词典中的每一项代表一类”相似的描述子”，并分配一个整数编号，称为视觉单词。建立词典的过程类似聚类——描述子越相似，越可能被归入同一个编号。
每收到一条新记录，系统把其中每个描述子与词典各项比较，找到最相近的一项，记下对应编号。例如某条新记录得到编号列表 [12, 35, 35, 81]，某条旧记录的编号列表是 [7, 12, 35, 90]，两者共同出现了编号 12 和 35。系统按共有编号检索旧记录，共有编号越多、出现频率越高，匹配分数越高。匹配可能性超过 \(0.11\) 的旧记录进入下一步。这个分数只用于缩小查找范围，不能单独证明两条记录来自同一地点。词典会随着建图过程逐渐扩充，已有的地点记录则持续更新各自出现过的编号及次数。
- 用几何关系确认候选。 对每个候选，系统按 2.3 节的方法匹配特征点，用 PnP 和 RANSAC 求两条记录之间的相对位姿，再用全部匹配检查重投影误差。内点不少于 20 个时，才接受这次候选匹配，并保存两条记录的相对位姿和方差，形成一条回环约束。内点数量不足时，候选被丢弃，当前记录继续等待后续记录提供新的匹配机会。
除了视觉单词检索，RTAB-Map 还会检查 /odom 判断为空间接近、时间相隔较久的记录。对这类记录也直接执行几何确认，成功后得到近邻约束。近邻约束和回环约束都表示两条记录之间的相对位姿，区别在于前者由里程计的空间接近关系触发，后者由图像重新认出旧地点触发。

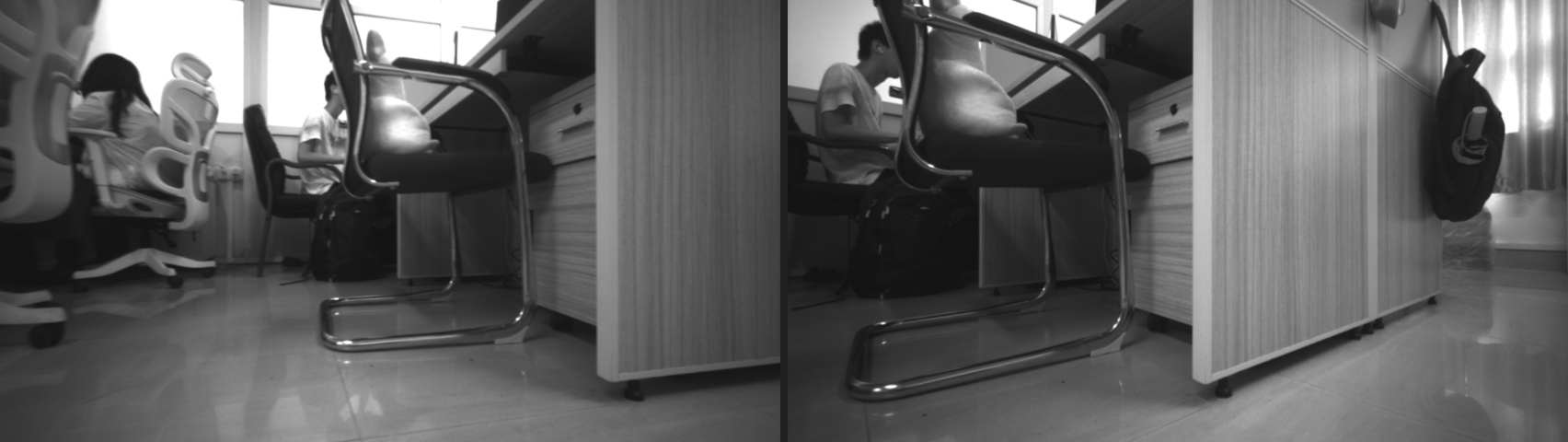

下图中的两帧红外图像来自同一地点的不同时刻。视觉外观先提供候选，特征匹配和几何关系成立后，系统才会在这两条记录之间加入约束。
4.3.2 用位姿图优化整条轨迹¶
4.1 节已经为相邻地点记录保存了由里程计得到的相对位姿，所以位姿图一开始只有按时间相连的蓝色边。接受一条回环后，RTAB-Map 在当前记录和旧记录之间再加入一条红色边。此时图中的每个节点仍有 /odom 提供的初始位姿，新增的边提供了跨时间的相对位置关系。
图优化要调整的是全部节点在 map 中的位置和朝向。对一条连接记录 \(i\) 和记录 \(j\) 的边，系统把节点当前位姿推算出的相对位姿与边保存的测量值比较，差值称为这条边的残差。优化目标可以写成
其中 \(r_{ij}\) 是相对位姿残差，\(\Sigma_{ij}\) 是这条边的方差矩阵。方差小表示测量更可靠，\(\Sigma_{ij}^{-1}\) 的权重更大，优化时会更重视这条边。方差大表示测量允许更大的误差，对节点位置的拉动较弱。本车在平面上求解，只调整前后、左右和朝向。

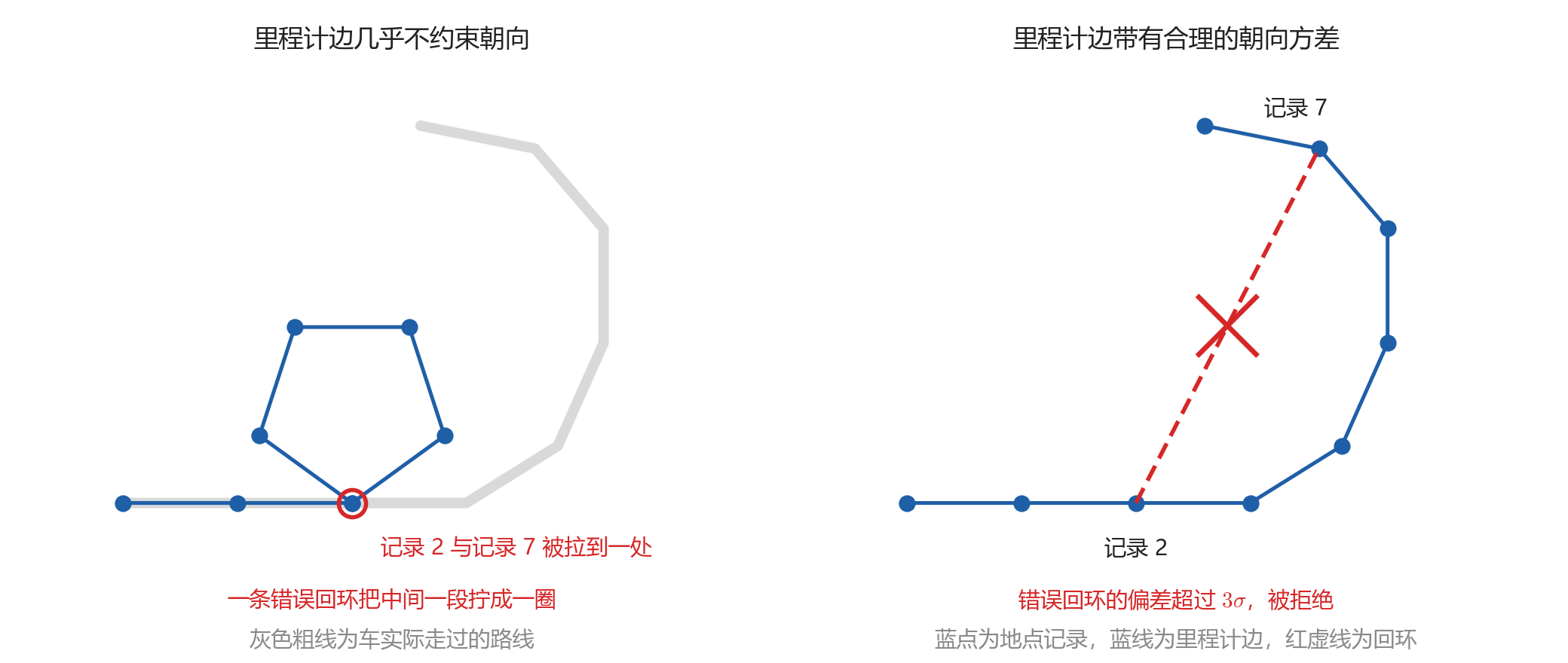

方差决定了错误回环能否被其余运动约束识别出来。若直接采用底盘上报的朝向方差 \(10^{3}\,\mathrm{rad^2}\)，标准差约 \(32\,\mathrm{rad}\)，把记录 2 和记录 7 错认成同一处时，里程计边的偏差仍可能落在 3 倍标准差以内，错误回环就会把中间一段路程拧成一圈。4.1 节给相邻记录设置的朝向方差对应约 \(1.3^\circ\) 的标准差，错误回环造成的转角偏差会明显超过允许范围。
4.3.3 检查优化结果并更新地图¶
图优化完成后，RTAB-Map 检查每条边的残差。若回环边的偏差超过自身 3 倍标准差，说明这条回环与相邻记录的运动关系矛盾，系统移除这条回环边，并恢复到优化前的位姿。若残差通过检查，优化后的节点位姿就被接受。
接受优化结果后，RTAB-Map 按新的地点记录位姿重新拼接局部占用栅格，生成更新后的 /map。当前记录在 map 中的优化位姿与它在 /odom 中的位姿之差写成 map→odom 发布。于是回环修正可以改变 map→odom，而 odom→base_footprint 继续保持连续，车身的局部运动不会因为全局地图修正而突然改变。
下图把优化后的地点记录画在 /map 上。蓝线按时间顺序连接记录，表示车走过的路线。红线连接相隔较久但被识别为同一地点的记录，表示回环约束。绿色点是第一条记录，橙色箭头表示最后一条记录的位置和朝向。
建图的数据流到此完整。下图把第 1 节到第 4 节排在一起：相机发出的图像经配对和合成成为 RGB-D 消息，视觉里程计由它估计运动，与底盘的轮速和陀螺仪一起经输入整理和 EKF 融合，RTAB-Map 由 RGB-D 消息和融合后的运动写入地点记录，发布占用栅格和 map→odom。框内第二行是节点名，箭头旁是话题名，粗框浅底的是本项目编写的节点。
5. 在已有地图上定位¶
定位的任务是根据当前图像，在已经建立的地图和地点记录中找到车所在的位置，并持续发布车在 map 中的位姿。切换到定位时，相机、图像配对与合成、视觉里程计和运动融合仍照常运行。RTAB-Map 读取建图时的数据库，载入地点记录，但不再写入新记录。它还用这些记录重新拼出占用栅格，发布到 /map。
定位可以分成一次绝对修正和两次修正之间的连续推进两个阶段：识别成功时，用当前图像与数据库中的地点记录比对，得到一次绝对的地图位姿；识别不成功时，保持上次的修正量，依靠 /odom 连续推进。下图先把两个阶段的数据流展示出来，后面再说明各步骤的计算。
RTAB-Map 先按 4.3.1 节的视觉单词方法，从数据库中筛选可能对应当前图像的地点记录，再做特征匹配和几何验证。设通过验证的候选记录为 \(K\)，当前正在处理的图像为 \(C\)。
这里用 \(T_{A\leftarrow B}\) 表示把点在坐标系 \(B\) 中的坐标换到坐标系 \(A\)。候选记录在 map 中的车身位姿记为 \(T_{\mathrm{map}\leftarrow K}\)。2.3 节的特征匹配和 PnP 得到两帧之间的相对变换。把它整理成”当前车身坐标换到候选记录坐标”的形式，记为 \(T_{K\leftarrow C}\)，就可以直接组合出当前车身在 map 中的位姿：
同一时刻，/odom 给出 odom→base_footprint，记为 \(T_{\mathrm{odom}\leftarrow C}\)。map→odom 的作用是把 odom 中的坐标换到 map 中，因此它要满足
由这个关系即可算出 RTAB-Map 发布的地图修正
视觉匹配得到当前车身在地图中的位姿，/odom 给出同一时刻车身相对出发处的运动，map→odom 则把这两段关系接成一条坐标链。
两次成功识别之间，RTAB-Map 不需要每一帧都重新认出地点。它暂时保持上一时刻的 \(T_{\mathrm{map}\leftarrow\mathrm{odom}}\)，每当 /odom 更新，就按
推进车身在地图中的位置。下一次识别成功后，再用新的绝对位姿重新计算 \(T_{\mathrm{map}\leftarrow\mathrm{odom}}\)。如果候选筛选或几何验证失败，系统暂时没有新的绝对修正，车身位置继续依靠 /odom 推进，累计误差会逐渐显现。如果数据库中没有当前地点的记录，就无法通过图像得到新的地图位姿，只能等待重新进入已记录区域或使用初始位姿。
下图是定位时相机拍到的左红外图像，以及画在已有 /map 上的车身。识别得到的车身位置和朝向用橙箭头表示，蓝框是车身在地面上的投影，蓝线连接建图时的地点记录，用来对照当前位置落在原路程的哪一段。
刚启动或车被搬动后，识别可能一时找不到对应的记录。此时可以在 RViz 上用 2D Pose Estimate 指出车的大致位置和朝向，RTAB-Map 以它作为 map→odom 的初值，之后的识别再修正。
# /initialpose 类型 geometry_msgs/msg/PoseWithCovarianceStamped，由 RViz 的 2D Pose Estimate 发布
header:
frame_id: map
pose:
pose:
position: { x: ..., y: ..., z: 0.0 } # 车在地图上的大致位置
orientation: { x: 0.0, y: 0.0, z: ..., w: ... } # 车头的大致朝向
6. 规划到目标的路径¶
定位已经给出车在地图中的位姿，建图也提供了占用栅格。占用栅格说明每个格子当前是空闲、占用还是未知，但规划和控制还要判断车身足迹能否通过，以及通过时离障碍有多近。本车使用的导航框架是 Nav2（Navigation2），它是 ROS 2 生态中的标准导航栈，负责从地图规划路径和控制速度。Nav2 因此把占用栅格、车身足迹和相机当前看到的障碍整理成代价地图（Costmap）。第 6.1 节先说明代价怎样生成，再区分全局和局部代价地图。第 6.2 节使用全局代价地图规划路径，第 7 节的控制器使用局部代价地图计算当前速度。
6.1 代价地图¶
占用栅格记录的是环境观测结果，代价地图记录的是规划和控制使用的通行风险。车身中心位于空闲格时，车身边缘仍可能擦到旁边的障碍，所以 Nav2 要把车身形状纳入计算。车身占地形状由足迹（Footprint）表示，即以 base_footprint 为原点的地面多边形，顶点单位为 m：
[[-0.09, -0.185], [-0.09, 0.185], [0.40, 0.185], [0.40, -0.185]]
即车身宽 \(0.37\,\mathrm{m}\)，从原点向后 \(0.09\,\mathrm{m}\)、向前 \(0.40\,\mathrm{m}\)。
膨胀层把每个占用格当作障碍源，向周围搜索一个有限半径。对某个待评估格子，先计算它的中心到最近障碍格的距离 \(d\)。\(d=0\) 的格子保持占用状态。\(0<d\leq 0.25\,\mathrm{m}\) 时，格子被写入随距离增加而降低的代价。\(d>0.25\,\mathrm{m}\) 时，不再因为这个障碍增加代价。实际检查一条路径时，Nav2 还把足迹放到路径上的每个姿态，判断足迹多边形是否碰到占用格。膨胀代价让车身中心在接近障碍前就开始受到惩罚，足迹碰撞检查则负责判定位置是否可行。

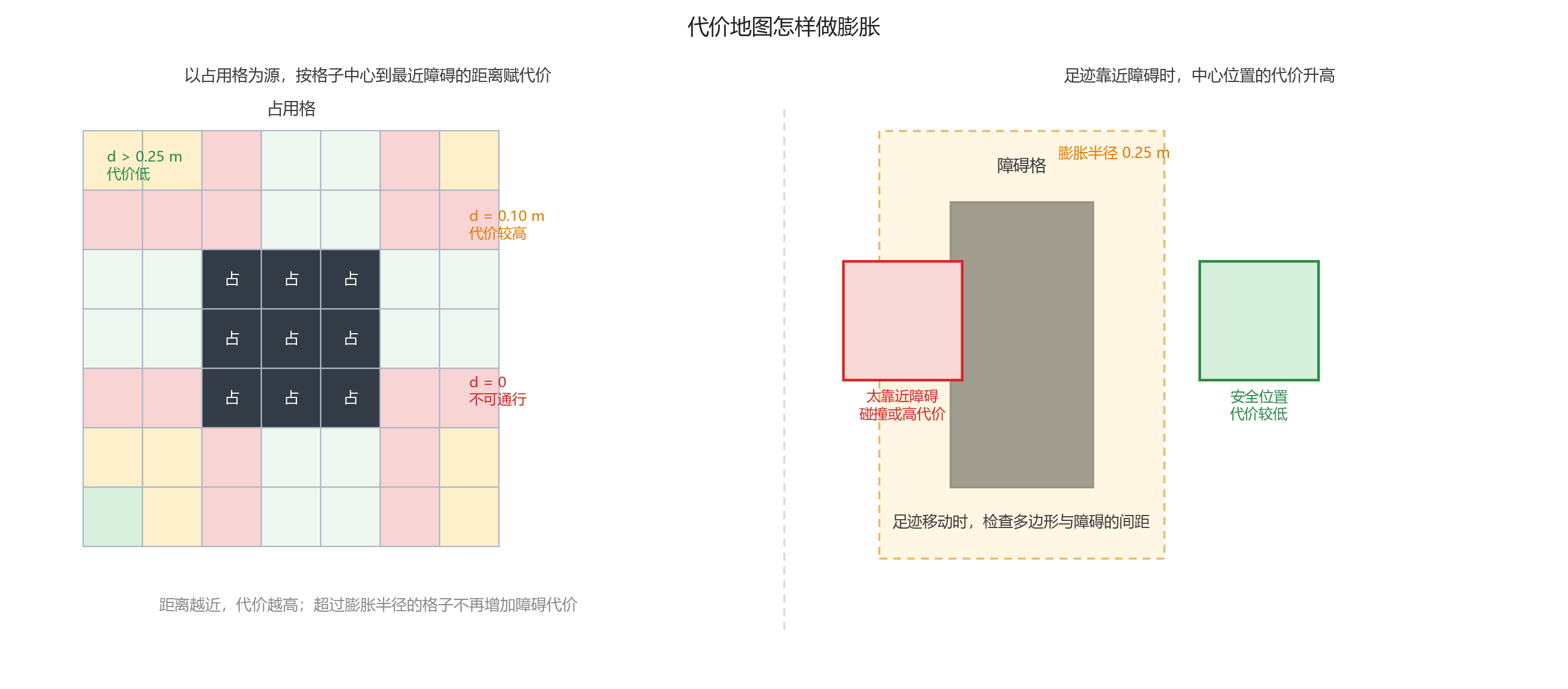

下图左侧展示了以障碍格为中心向外赋值的过程，右侧展示同一个障碍附近的两个足迹位置。靠近障碍的中心位置代价更高，足迹与障碍相交的位置直接判为碰撞。
6.1.1 全局代价地图¶
Nav2 按本项目启动时生成的参数建立两张代价地图。全局代价地图覆盖整张 /map，坐标系为 map，格子边长 \(0.05\,\mathrm{m}\)，膨胀半径 \(0.25\,\mathrm{m}\)，用来规划整条路径。占用栅格在墙边常留下未知格，全局代价地图保留这些未知格，规划时允许路径穿过它们，否则路径常因一小片未知而被堵死。
下图是全局代价地图。黑色为占用，白色为空闲，灰色为未知。橙色是占用格周围的膨胀带，车身边缘会擦到的一圈。蓝框是足迹，橙箭头是当时车头的朝向。路径必须让蓝框始终留在白色区域里。
6.1.2 局部代价地图¶
全局代价地图负责规划整条路径，局部代价地图负责车附近的实时避障和速度控制。全局代价地图覆盖整张 /map，内容相对稳定，规划器在 map 坐标系中使用它。局部代价地图是跟随车身移动的滚动窗口，只覆盖车周围 \(3\,\mathrm{m} \times 3\,\mathrm{m}\)，在 odom 坐标系中更新，控制器用它检查当前足迹附近的障碍。map→odom 在回环和定位修正时可能跳变，局部代价地图使用 odom 可以保持局部运动连续。全局路径通过 TF 换到局部窗口中，供控制器跟踪。
按本项目配置，局部代价地图不读取 /map，只使用相机当前看到的障碍。为了生成这些障碍，RTAB-Map 工具包中的两个节点从配对后的深度图像计算障碍点。第一个节点把每一帧配对后的深度图像每隔 4 个像素取一个点，换成三维点，只保留 \(0.20\)～\(3.0\,\mathrm{m}\) 内的点，再按边长 \(0.05\,\mathrm{m}\) 的小方块合并相邻的点。第二个节点按 4.2 同样的规则把这些点分成地面和障碍：表面朝上且高度不超过 \(0.05\,\mathrm{m}\) 的是地面，其余高度不超过 \(1.80\,\mathrm{m}\) 的是障碍，少于 5 个点的零散点团去掉。障碍点发布在 /vision/obstacles，每配成一对图像更新一次，局部代价地图把它们标为占用。
6.2 计算路径¶
目标点在 RViz 上用 2D Goal Pose 指定，发布到 /goal_pose。
# /goal_pose 类型 geometry_msgs/msg/PoseStamped，由 RViz 的 2D Goal Pose 发布
header:
frame_id: map
pose:
position: { x: ..., y: ..., z: 0.0 } # 目标位置
orientation: { x: 0.0, y: 0.0, z: ..., w: ... } # 到达时车头的朝向
收到目标点后，Nav2 开始一次前往该目标的任务。任务以动作的形式运行，可以反馈进度，也可以中途取消，动作名为 NavigateToPose。
规划开始时，Nav2 通过 TF 查出 base_footprint 在 map 中的位姿，将它作为起点，再到全局代价地图上寻找通往目标的路径。使用的规划器称为混合 A*（Hybrid-A*）。它把搜索状态写成 \((x,y,\theta)\)，其中 \(x、y\) 是车身位置，\(\theta\) 是车头朝向。
这里的“扩展”指从一个已经取出的状态生成下一批候选状态。规划器为当前状态枚举若干组离散控制输入，每组输入包含前进或倒车速度 \(v\) 和允许的前轮转角 \(\delta\)，再按前轮转向模型模拟一小段时间 \(\Delta t\)。设前轮到后轴的距离为 \(L\)，模拟结果可写成
当 \(\delta=0\) 时得到直线，\(\delta\ne 0\) 时得到一小段圆弧，\(v<0\) 表示倒车。每组控制输入都会产生一个新的候选状态，规划器再从这些候选状态中继续搜索。
对每个新状态，规划器检查车身足迹是否撞上占用格或越过不可通行区域，再计算累计代价。累计代价包括行驶距离、经过格子的代价、倒车惩罚和朝向变化等。规划器用启发式代价估计到目标的剩余距离，把当前代价和启发式代价相加，优先扩展总分较低的状态。到达目标附近后，沿记录的父状态回溯出完整路径。
open ← {起点 (x, y, θ)}
cost(起点) ← 0
while open 不为空：
s ← 取出累计代价 + 启发式代价最小的状态
if s 已到达目标附近：
return 沿父状态回溯得到的路径
for 每个离散控制输入 (v, δ)：
s_next ← 按车辆运动模型模拟一小段圆弧
if 足迹与障碍碰撞：
continue
new_cost ← cost(s) + 行驶、占用、倒车等代价
if s_next 尚未到达，或 new_cost 更小：
记录 s_next 的父状态和代价
加入 open
return 规划失败
混合 A* 同时考虑格子和车头朝向，每一步沿车实际能行驶的圆弧前进或倒退，圆弧半径不小于本车的最小转弯半径 \(0.80\,\mathrm{m}\)。倒车路段的代价乘以 3，因此路径会尽量向前行驶。规划结果发布在 /plan，是一串 map 坐标系中的位姿。任务进行中每秒重新规划一次，以跟上车的实际位置和地图变化。起点或目标落在占用格上时，这次规划找不到路径。
普通的栅格最短路只关心车身中心经过哪些格子，可能给出车头朝向无法执行、转弯半径过小的路线。混合 A* 把位置和朝向一起搜索，并按车辆运动模型扩展圆弧，因此输出的路径可以直接交给前轮转向底盘跟踪。
下图绿线是规划出的路径，红圈是目标点，蓝框是车身足迹。路径沿白色区域前进，与两侧的膨胀带保持距离。
7. 按路径控制速度¶
到目标的路径已经算出。这一节由 Nav2 的控制器根据路径计算发给底盘的速度，跟踪失败时按顺序恢复，最后由本项目的看门狗在定位不可靠时让车停下。
7.1 控制器¶
上一节输出的路径，是 map 中的一串位姿。车要沿它行驶，还需要不断计算当前该走多快、转多快。Nav2 将这一步交给控制器。本车使用模型预测路径积分（Model Predictive Path Integral, MPPI）控制器。
控制器每秒计算 10 次。每次从当前速度出发，随机生成 1000 组未来 \(2.8\,\mathrm{s}\) 的速度序列，每组 28 步、每步 \(0.1\,\mathrm{s}\)。控制器按前轮转向车的运动方式，把每组速度推算成一条轨迹，再分别打分。评分考虑车身足迹碰到高代价格子的程度、轨迹偏离路径和目标的距离、车头朝向与路径的差别，以及是否倒车。倒车项的权重为 5，因此车只在必要时倒车。代价越低的轨迹权重越大。控制器把 1000 组速度按权重平均，取平均结果的第一步作为当前速度。
下图把一次计算中的三个阶段连起来：先读取当前状态，再生成并评分未来轨迹，最后按轨迹权重平均出当前要执行的第一步速度。
速度范围限制为前进 \(0.30\,\mathrm{m/s}\)、倒车 \(0.15\,\mathrm{m/s}\)，转动快慢不超过 \(1.0\,\mathrm{rad/s}\)。车为前轮转向，不能原地转向，车头被障碍挡住时，控制器会给出负的前进速度，先倒车再调整方向。
# /cmd_vel 类型 geometry_msgs/msg/Twist，控制器每秒发布 10 条
linear:
x: ... # 前进速度，单位 m/s，正为前进，负为倒车
angular:
z: ... # 绕竖直轴的转动快慢，单位 rad/s，正为向左

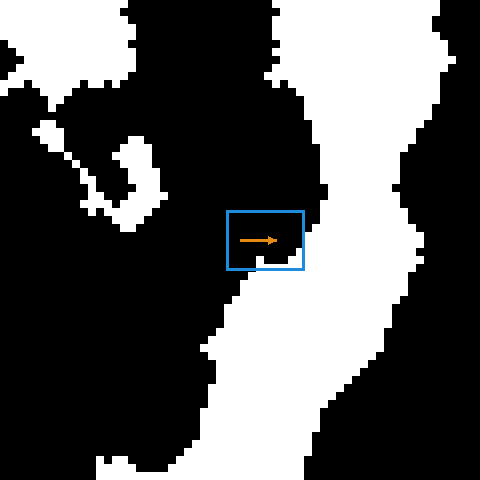

下图是同一时刻的局部代价地图：白色为空闲，黑色为不可通行，蓝框是足迹，橙箭头是车头朝向。控制器只依据这块随车移动的图和路径决定这一刻的速度。
7.2 跟踪失败后的恢复¶
本项目提供的行为树规定了 Nav2 任务失败后的恢复顺序。行为树是一种用条件和动作组织任务流程的结构，节点根据当前结果选择下一步动作。规划找不到路径时，先清除全局代价地图，再规划 1 次。控制器跟不上路径时，先清除局部代价地图，再跟踪 1 次。如果控制器在 \(20\,\mathrm{s}\) 内没能让车移动 \(0.25\,\mathrm{m}\)，也算跟踪失败。清除代价地图，是为了去掉可能来自噪声、或已经离开的障碍。
整次任务仍失败时，最多再做 6 轮恢复。每轮轮流执行一项：清除两张代价地图，以 \(0.08\,\mathrm{m/s}\) 倒退 \(0.25\,\mathrm{m}\)，或原地等待 \(5\,\mathrm{s}\)，然后重新规划。恢复期间收到新的目标点时，直接转向新目标。车不能原地转向，所以恢复动作里没有原地旋转，靠倒退离开被堵住的位置。

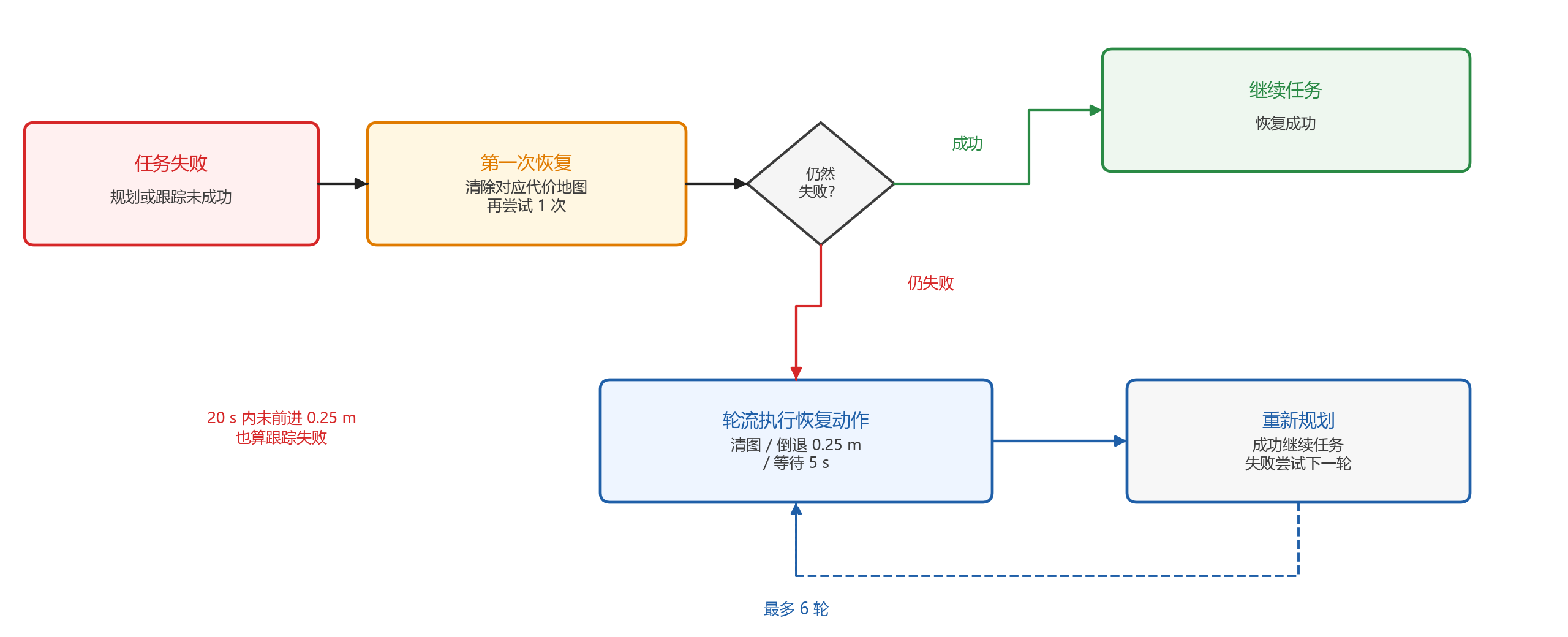

下图显示了失败后的处理顺序。第一次恢复只清除相应代价地图，仍失败后才进入最多 6 轮的恢复循环。
7.3 看门狗¶
控制器算出的速度不直接发给底盘。本项目的看门狗节点 vision_vo_watchdog 接在控制器和底盘之间，订阅 /cmd_vel，正常时原样转发到 /cmd_vel_safe，底盘订阅的是 /cmd_vel_safe。控制器超过 \(0.5\,\mathrm{s}\) 没有发来新的速度时，看门狗改发全零速度，不会一直重复旧的速度。
除转发速度外，看门狗还读取视觉里程计的状态。只要 /odom_info_lite 标明跟丢、内点数连续 5 帧少于 10，或视觉位姿的四元数无效，看门狗就判为视觉跟丢。
底盘启动时，视觉跟丢本身不会让车停下，因为融合后的运动仍由轮速和陀螺仪维持。视觉跟丢期间，看门狗再检查两件事。第一，轮速超过 \(0.3\,\mathrm{s}\) 没有更新，说明底盘数据中断。第二，RTAB-Map 超过 \(5\,\mathrm{s}\) 没有定位成功。RTAB-Map 每认出一次地点就在 /localization_pose 发布一次车在地图上的位姿，长时间没有这条消息，说明车在地图上的位置已经很久没有修正。两件事有一件成立，看门狗就向 /cmd_vel_safe 发全零速度，并取消这次 NavigateToPose 任务。map→odom 本身不能用来判断，因为 RTAB-Map 即使没有新的修正，也会按固定周期重发上一次的 map→odom。底盘不启动时没有轮速可以依靠，视觉一跟丢就停车。
# /vision/vo_status 类型 std_msgs/msg/String，看门狗发布的视觉状态
data: "ok" # ok：正常
# lost：视觉跟丢，底盘不启动时同时停车
# lost_wheel_backup：视觉跟丢，但轮速正常，继续转发速度
# recovering：刚从跟丢中恢复，下一帧正常后回到 ok
下图概括了看门狗的两条路径。正常时速度直接转发，控制器或定位数据异常时改发全零速度，底盘只接收看门狗输出的 /cmd_vel_safe。
下图把第 5 节到第 7 节连在一起。定位提供 /map 和 map→odom。占用栅格进入全局代价地图，配对后的深度图像生成障碍点云，进入局部代价地图。目标点和全局代价地图供规划器计算路径，控制器再结合路径、局部代价地图和 /odom 计算速度，最终经看门狗发给底盘。
8. 纯视觉方案的问题与改进方向¶
前面描述的方案用一台深度相机感知环境，轮速和陀螺仪提供车自身的运动。本节按传感器、运动估计与建图、定位与导航梳理实机中遇到的问题，再说明相应的改进方向及代价。
8.1 传感器¶
这台 D435C 的彩色镜头与深度之间的外参读出来全为零，彩色图像无法与深度图像逐像素对应，本章因此只用左红外图像。左红外图像是灰度的，白墙、浅色地面和窗帘上几乎没有纹理，特征点稀少。
驱动每秒拍 30 帧左红外图像，其中只有一半没有散斑，每秒最多配成 15 对。相机元数据里没有投射器状态，只能由图像判断开关。阳光直射时散斑被淹没，两帧的亮点比例相差不到 1.5 倍，这些图像帧无法判断，只能丢弃。
由 1.1 的公式 \(Z = f_x B / d\)，视差误差 \(\delta d\) 带来的距离误差为
取 \(\delta d = 0.1\) 个像素，\(Z = 1\,\mathrm{m}\) 时 \(\delta Z \approx 5\,\mathrm{mm}\)，\(Z = 3\,\mathrm{m}\) 时 \(\delta Z \approx 4\,\mathrm{cm}\)。本章把特征点和栅格的距离上限定在 \(3.5\,\mathrm{m}\)，就是因为更远的点带来的误差多于约束。
相机视场有限，近处看不到。由内参算出的水平视场角为 \(2\arctan\!\big(424 / 421.374\big) \approx 90^\circ\)，距离小于 \(0.20\,\mathrm{m}\) 时深度图像没有有效距离。车身两侧和车头正下方的矮障碍都在视野之外。前轮转向的车转弯时，车身扫过的区域有一部分从未进入过相机的视野。
抛光的地砖会在左红外图像中映出倒影，玻璃门几乎不反射红外光。两种情况下深度图像要么没有距离，要么给出倒影的距离，栅格里就会出现不存在的空洞或障碍。
8.2 运动估计与建图¶
在车载的 Jetson Orin NX 上，视觉里程计处理一帧需要 \(0.1\)～\(0.2\,\mathrm{s}\)，跟不上每秒 15 对的输入，多出的帧被丢掉。两帧相隔越久，车移动得越多，匹配越难。
在走廊、白墙前，特征点不足 10 个内点时视觉就跟丢。这段时间融合后的运动只靠轮速和陀螺仪。轮子打滑时，这段运动的误差无法由视觉纠正。
办公室里重复的桌椅、相同的柜门会让不同的地方看起来相同。4.1 的固定方差和 4.3 的 3 倍标准差检查能拒绝大部分错误回环，但一条偏差恰好不大的错误回环仍可能被接受，并在局部把地图拉歪。
当前占用栅格只有一层高度，把 \(0.10\)～\(1.80\,\mathrm{m}\) 之间的点压成一层。高于镜头视野的桌面边缘、比 \(0.10\,\mathrm{m}\) 还矮的门槛都不会进入地图。建图时经过的行人也会被当成障碍写进地图，行人离开后，这些格子要等车再次看到那里才会被清除。
8.3 定位与导航¶
定位完全依靠图像是否相同。灯光变化、窗外日照变化、家具换了位置，都会让当前图像与库中记录对不上。识别不出时 map→odom 停在旧值，车在地图上的位置随累计误差偏离。视觉同时跟丢并且超过 \(5\,\mathrm{s}\) 没有定位成功时，看门狗让车停下。
前轮转向的车无法原地转一圈环顾四周，定位丢失时不能主动换个角度去找熟悉的景物。狭窄处调头要多次前进倒退，每次倒车时相机朝前，看不到车后方。
相机、配对、视觉里程计、RTAB-Map 和 Nav2 都运行在同一块 Jetson 上。控制器从每秒 20 次降到 10 次，就是为了给其他过程留出计算时间。
8.4 改进方向¶
下面依次说明每项改进针对什么问题、怎样改，以及需要付出什么代价。
8.4.1 改善相机输入¶
目前只能用左红外图像，还要让投射器逐帧交替。若用 Intel 的标定工具重新写入彩色镜头外参，就可以改用彩色图像提取特征点。彩色镜头装有红外截止滤光片，看不到散斑。投射器可以一直打开，深度图像每帧都可用，也不再需要配对，可用帧率从 15 对提高到 30 帧。这样做需要一次标定，而且彩色图像在暗处的噪声比左红外图像大。
另一种办法是利用投射器关闭时的左右红外图像，直接做双目视觉里程计，以避开深度图像的距离误差。投射器打开的帧仍用于生成栅格。不过，左右图像在白墙上同样难以匹配，视觉里程计的输入仍只有每秒 15 帧。
8.4.2 提高视觉估计鲁棒性¶
视觉里程计跟不上图像输入时，可以考虑把计算放到 Jetson Orin 的 GPU 上。NVIDIA 的 Isaac ROS Visual SLAM 在 GPU 上运行双目视觉里程计和回环，并支持 RealSense 投射器交替的图像。采用这一路线需要引入 Isaac ROS 软件栈，还受 JetPack 版本约束。
纹理少或快速转弯时，可以把陀螺仪和加速度计读数直接纳入视觉估计。例如换用带 IMU 的 D435i，配合 VINS-Fusion、OpenVINS 或 ORB-SLAM3，在视觉短暂失效时由惯性数据维持估计。这样还需标定相机与 IMU 的外参，并严格同步两者的时间戳。
弱纹理和光照变化会让现有特征点难以提取或匹配。RTAB-Map 支持用神经网络提取特征点（SuperPoint）并匹配（SuperGlue），在这些情况下比角点更稳，但需要 GPU 和模型部署。
8.4.3 扩展感知范围与地图¶
车尾和两侧处于现有相机的视野之外。可以在车尾或两侧再装一台相机，或换用视场更宽的相机，让倒车和转弯时也能看到障碍。增加相机后，USB 带宽和计算量也会随之增加。
为避免把路过的行人写进地图，可以在生成栅格之前检测图像中的人，并去掉对应的深度值。代价是增加一个检测网络的计算。
当前栅格把障碍压成一层，难以保留悬空障碍的高度。若改用三维体素地图保存障碍，规划时就能按车身高度取切片，避开桌面边缘等悬空障碍。代价是增加内存和计算量。
当场地外观随时间或光照变化时，可以在同一个数据库中追加多次建图。RTAB-Map 会保留不同时段、不同光照下的记录，定位时可以匹配其中任一次记录。代价是数据库变大，识别时要比较更多记录。
若要同时改善视野和距离精度，可以利用车上已有的 Livox 激光雷达提供障碍和栅格，让相机负责回环识别。不过，方案会增加激光雷达输入，还需标定雷达与相机之间的外参。
附录：实机查询¶
功能包源码在 wheeltec-ros-source-reference 仓库的 ros2/navigation/vision-nav/wheeltec_vision_nav，车上编译在 /home/wheeltec/vision_ws/src/wheeltec_vision_nav。工作空间是合并安装，每个终端先加载覆盖脚本。部分话题只在对应启动运行之后才出现。
source /home/wheeltec/vision_ws/source_overlay.bash
启动¶
# 建图，启动底盘，清空并重建数据库
ros2 launch wheeltec_vision_nav vision_mapping.launch.py start_base:=true wipe_db:=true
# 定位与导航
ros2 launch wheeltec_vision_nav vision_navigation.launch.py start_base:=true autostart:=true
# 任一启动加 capture:=true，会把图像预览和 summary.yaml 写到 ~/vision_captures/
消息类型¶
ros2 interface show sensor_msgs/msg/Image
ros2 interface show sensor_msgs/msg/CameraInfo
ros2 interface show rtabmap_msgs/msg/RGBDImage
ros2 interface show rtabmap_msgs/msg/OdomInfo
ros2 interface show nav_msgs/msg/Odometry
ros2 interface show sensor_msgs/msg/Imu
ros2 interface show nav_msgs/msg/OccupancyGrid
ros2 interface show geometry_msgs/msg/Twist
ros2 interface show geometry_msgs/msg/PoseStamped
图像、配对与运动¶
图像和视觉里程计话题的可靠性为 best effort，查询时加 --qos-reliability best_effort。/map 的持久性为 transient_local，晚加入的订阅者仍能收到最后一张地图。
ros2 topic echo --once /camera/infra1/image_rect_raw --qos-reliability best_effort --no-arr --field encoding
ros2 topic echo --once /camera/depth/image_rect_raw --qos-reliability best_effort --no-arr --field encoding
ros2 topic echo --once /vision/emitter_pair/status
ros2 topic echo --once /vision/paired/infra1/image_rect_raw --qos-reliability best_effort --no-arr --field header
ros2 topic echo --once /vision/paired/depth/image_rect_raw --qos-reliability best_effort --no-arr --field header
ros2 topic echo --once /rtabmap/rgbd_image --qos-reliability best_effort --no-arr
ros2 topic echo --once /odom_vo --qos-reliability best_effort --no-arr
ros2 topic echo --once /odom_info_lite --qos-reliability best_effort --no-arr --field inliers
ros2 topic echo --once /wheel/odom --field twist
ros2 topic echo --once /imu/data_raw --field angular_velocity
ros2 topic echo --once /vision/imu --field angular_velocity
ros2 topic echo --once /odom --no-arr
ros2 topic echo --once /map --qos-durability transient_local --field info
ros2 topic echo --once /vision/obstacles --no-arr --field header
/vision/emitter_pair/status 里 paired 约为 ir_frames 的一半、dots_on_median 明显大于 dots_off_median，说明配对正常。车静止时 /vision/imu 的角速度应接近 0，/imu/data_raw 的读数就是零偏。
TF¶
tf2_echo 父 子 打印子坐标系相对父坐标系的平移和转动。
ros2 run tf2_ros tf2_echo map odom
ros2 run tf2_ros tf2_echo odom base_footprint
ros2 run tf2_ros tf2_echo base_footprint camera_link
ros2 run tf2_ros tf2_echo base_footprint camera_infra1_optical_frame
ros2 run tf2_ros tf2_echo wheel_odom base_footprint
base_footprint 到 camera_link 的平移应为 \((0.187,\ 0.0175,\ 0.132)\,\mathrm{m}\)。wheel_odom 到 base_footprint 得到的是轮速位姿。
参数¶
ros2 param get /vision_rtabmap odom_frame_id
ros2 param get /vision_rtabmap odom_tf_angular_variance
ros2 param get /vision_rtabmap Mem/IncrementalMemory
ros2 param get /vision_rgbd_odometry guess_frame_id
ros2 param get /vision_ekf odom1
ros2 param get /controller_server controller_frequency
ros2 param get /controller_server FollowPath.vx_min
ros2 param get /planner_server GridBased.reverse_penalty
ros2 topic echo --once /cmd_vel_safe
ros2 topic echo --once /vision/vo_status
ros2 topic echo --once /localization_pose
Mem/IncrementalMemory 建图时为 true，定位时为 false。vx_min 为负数，表示允许倒车。停车时 /cmd_vel_safe 为全零。
检查地图数据库¶
建图结束后，用本项目的检查工具读取数据库，检查回环是否与里程计矛盾、里程计约束是否带有朝向方差、修正量是否有大的跳变。
ros2 run wheeltec_vision_nav inspect_map_db /home/wheeltec/.ros/vision_rtabmap_mapping.db
输出的 result 为 PASS 表示三项都正常。problems 列出不正常的项，例如里程计约束的朝向信息量远小于 1、有较多回环与里程计相差超过 \(0.5\,\mathrm{m}\) 或 \(20^\circ\)。
